8.3.. Izračunati sumu prirodnih brojeva u intervalu od 1 do n koji nisu djeljivi sa a.

Opis rješenja: Iz teksta zadatka slijedi:

Tekst zadatka:

 Suma prirodnih brojeva od 1 do n nisu djeljivi sa a.
Elementi rješenja Suma s Kontrolna varijabla i Logički izraz ponavljanja Logički izraz djeljivosti
Ulaz     n? a?
Početna vrijednost s = 0 i = 1
Ponavljanje   i = i + 1 i <= n
Djeljivost       i MOD a <> 0
Obrada s = s + i
Izlaz s   n a

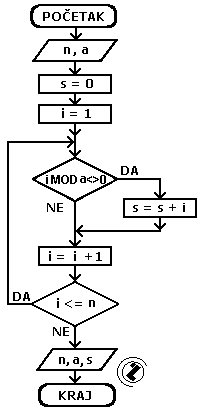

Grafički dijagram toka

Tekstualni dijagram toka
  1. učitati do kog broja se izvodi sabiranje (n)
    broj sa kojim se provjerava djeljivost (a)
  2. početna vrijednost sume (s=0)
  3. početne vrijednosti za i (i = 1)
  4. početak petlje
  5. ako i nije djeljivo sa a formirati novu sumu (s=s+i)
  6. uvećaj vrijednost kontrolne promjenljive (i=i+1)
  7. sve dok je promjenljiva i manja ili jednaka n idi na korak 4 inače izađi iz petlje
  8. ispisati granicu (n), broj za provjeru djeljivosti (a) i izračunatu vrijednost sumu s
  9. kraj

Izvršavanje:

n?  9
a?  4
			S =	0
i =	1		S =	1
i =	2		S =	3
i =	3		S =	6
i =	5		S =	11
i =	6		S =	17
i =	7		S =	24
i =	9		S =	33
