8.3.. Izračunati sumu prirodnih brojeva u intervalu od k do n koji nisu djeljivi sa 3.

Opis rješenja: Iz teksta zadatka slijedi:

Tekst zadatka:

 Suma prirodnih brojeva od k do n nisu djeljivi sa 3.
Elementi rješenja Suma s Kontrolna varijabla i Kontrolna varijabla i Logički izraz ponavljanja Logički izraz djeljivosti
Ulaz     k? n?
Početna vrijednost s = 0   i = k
Ponavljanje   i = i + 1   i <= n
Djeljivost         i MOD 3 <> 0
Obrada s = s + i
Izlaz s   k n

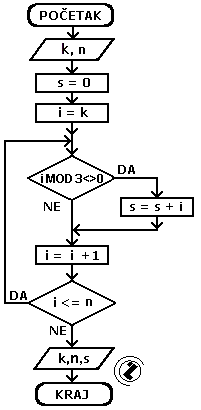

Grafički dijagram toka

Tekstualni dijagram toka
  1. učitati granice intervala sabiranja (k, n)
  2. početna vrijednost sume (s=0)
  3. početne vrijednosti za i (i = k)
  4. početak petlje
  5. ako i nije djeljivo sa 3 formirati novu sumu (s=s+i)
  6. uvećaj vrijednost kontrolne promjenljive (i=i+1)
  7. sve dok je promjenljiva i manja ili jednaka n idi na korak 4 inače izađi iz petlje
  8. ispisati granice (k, n) i izračunatu vrijednost sumu s
  9. kraj

Izvršavanje:

k?  2
n?  10
i =	2		S =	2
i =	4		S =	6
i =	5		S =	11
i =	7		S =	18
i =	8		S =	26
i =	10		S =	36
