8.3.. Izračunati proizvod prirodnih brojeva u intervalu od k do n koji nisu djeljivi sa 7.

Opis rješenja: Iz teksta zadatka slijedi:

Tekst zadatka:

 Proizvod prirodnih brojeva od k do n nisu djeljivi sa 7.
Elementi rješenja Proizvod p Kontrolna varijabla i Kontrolna varijabla i Logički izraz ponavljanja Logički izraz djeljivosti
Ulaz     k? n?
Početna vrijednost p = 1   i = k
Ponavljanje   i = i + 1   i <= n
Djeljivost         i MOD 7 <> 0
Obrada p = p * i
Izlaz p   k n

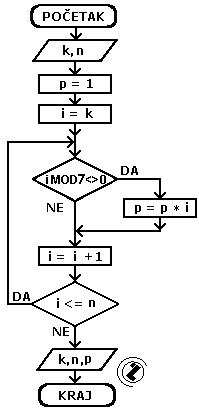

Grafički dijagram toka

Tekstualni dijagram toka
  1. učitati granice intervala (k, n)
  2. početna vrijednost proizvoda (p=1)
  3. početne vrijednosti za i (i = k)
  4. početak petlje
  5. ako i nije djeljivo sa 7 formirati novi proizvod (p=p*i)
  6. uvećaj vrijednost kontrolne promjenljive (i=i+1)
  7. sve dok je promjenljiva i manja ili jednaka n idi na korak 4 inače izađi iz petlje
  8. ispisati granice (k, n) i izračunatu vrijednost proizvoda p
  9. kraj

Izvršavanje:

k?  3
n?  10
			P =	1
i =	3		P =	3
i =	4		P =	12
i =	5		P =	60
i =	6		P =	360
i =	1		P =	360
i =	8		P =	2880
i =	9		P =	25920
i =	10		P =	259200
