II dio Mikroprocesor
2.4. Tehnologija izrade mikroprocesora

2.4.1. Tranzistori

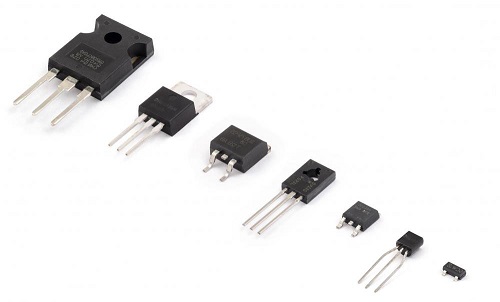

Tranzistor je uređaj sa tri priključka (elektrode) koji može imati funkciju prekidača ili pojačavača. Sastoji se od tri sloja poluprovodničkog materijala koji može da provodi električnu struju. Obično se kao poluprovodnik uzima silicijum ili germanijum. Poluprovodnik dobija specijalna svojstva pomoću hemijskog procesa u kome se miješa sa posebnim materijalom koji sadrži višak ili manjak elektrona.

Čist silicijum (koji je 4-valentan) ne provodi elektricitet. Ako mu se doda određena količina nekog 5-valentnog elementa (napr. arsena) dobijeni materijal ima višak elektrona koji mogu da se slobodno kreću kroz poluprovodnik. Takav materijal se označava kao negativan (N) jer ima višak elektrona koji su negativno naelektrisani.
Ako se silicijum pomiješa sa nekim 3-valentnim elementom (napr. borom) dobijeni materijal će sadržavati tzv. “šupljine” (eng. holes) – mjesta na kojima nedostaje elektron i takav materijal se označava kao pozitivan (P).
Počev od 1948. godine do danas, napravljeno je više različitih tipova tranzistora, od kojih su najčešće korišteni bipolarni i FET tranzistori.
