ALATKE ZA SELEKTOVANJE
Na vrhu palete nalaze se dve alatke za selektovanje, a to su alatka strelica (Arrow) i alatka marki (Marquee).
Alatka strelica (Arrow Tool):
kao što smo već
naučili služi za selektovanje elemenata crteža.
Ovom alatkom povlačimo
pravougaonim okvirom
dio slike kako bismo je
obuhvatili
za izbor, koji izgleda kao šara od pokretnih
crtica koja označava granicu selekcije. Takođe ovom alatkom se veoma
brzo izmeštaju ili izdužuju elementi konstrukcije.
Pravougaona

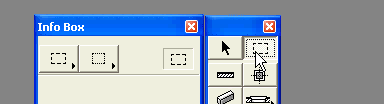

alatka marki (Marquee Tool): je druga alatka za selektovanje, koristi se
isključivo za odabiranje grupe elemenata.Takođe ona ima svoje metode:
Mertode konstrukcije (Selection Methods) -
kada radite u osnovi,
za alatku
Marquee postoje dvije konstrukcijone metode u Info box-u.
Konstrukciona metoda
Single Floor (pojedinačni sprat).
Konstrukciona metoda
All Floors (svi spratovi).Geometrijske metode (Geometry Methods)- kao ikonice u Info Box-u ponuđene su tri opcije za oblik Margueeja, a to su:
Poligonalna
metoda: definiše prostor za odabir proizvoljnim brojem tačaka.
Svaki klik
je referentna tačka poligonalnog polja za odabir.
Poligonalni Marguee se zatvara
dvostrukim klikom na posljednju tačku,
odnosno na OK u Control Box-u.
Celokupna
selekciona površina biće prikazana isprekidanom konturnom linijom.
Pravougaona
metoda: definiše selekcioni pravougaonik ortogonalno postavljen u odnosu
na modularnu mrežu.
Metoda rotiranog
pravougaonika: omogućuje definisanje pravougaonika za odabir pod bilo kojim
uglom.
Napomena:
Samo u 3D
prozoru, alatka Marguee ima četiri geometrijske metode.
Prve tri su
proširene poligonalna, pravougaona i metoda rotiranog pravougaonika;
dok četvrta prvo definiše bazu prostora Marqueeja koristeći iste korake kao u
osnovi. Nako toga definiše visinu selektovanog prostora. Kao pomoćna
sredstva na ekranu su uvek prisutne koordinatne ose.
 |
 |
 |
 |
 |
 |
 |
