4. Konstruisanje krivolinijskih zidova
Sada konstruišite zakrivljeni zid sa sjeverne strane objekta kao akcent ulaza.
Prvo promenite tip zida u blok:
Kliknite dva puta na alatku zid u paleti alata kako biste pozvali dijalog za podešavanje zidova.
promenite debljinu zida sa 250 mm na 300mm.
Promenite tip šrafure sa "Face brick" (fasadna opeka) na "Masonry block" (opekarski blok) pod opcijom "Floor plan and Section Attributes" (uzorci su poređani po abecedi).
Promenite materijal "White-brick" (bela opeka) na "Stone block" (kameni blok) za unutrašnje i spoljne strane, a na "Stone Block Coping" za ivice zida, pod "Model Attributes" (atributi modela).
Kliknite OK.

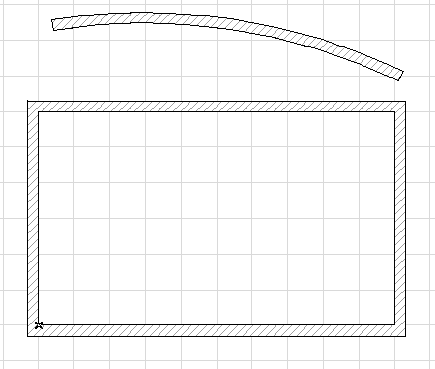

Postavite zakrivljeni zid kako je prikazano na slici ispod. Zakrivljenost čemo definisati pomoću tri tačke, sve tri na preseku linija modularne mreže.
Napomena: Kada crtate liniju zida, nakon što kliknete prvi put, pojaviće se puna crna linija koja slijedi kursor. Ova "rastegljiva linija" je zapravo referentna linija zida. Njena je uloga da spojeve zida učini preciznim i da uz pomoć kursora naznači položaj zida.
Da nacrtate zakrivljeni zid:
Odaberite odgovarajuću ikonu za zakrivljeni zid (druga ikona u drugom redu) u opcijama za geometrijski metod u Info prozoru.
Izmenite metod konstrukcije kao što je prikazano.
Kliknite na čvorište modularne mreže na način kako je to prikazano na gore navedenoj slici (treći i četvrti klik je u istoj tački).
Napomena: Neposredne detaljne instrukcije o presecima crtanja i editovanja možete pročitati u povećanom kontrolnom prozoru. Postupanje po ovim instrukcijama olakšava proces crtanja i smanjuje mogućnost nastanka greške.
Dužinu zakrivljenog zida , lako je izmeniti - na primjer istezanjem (Stretch) oba njegova kraja.
Isključite skok kursora. (Selektujte prvu ikonu iz opcija skoka kursora u prozoru sa kordinatama)
Selektujte zid (Selektujte alatku strelica i kliknite na stranicu ili ugao zida da biste ga obilježili. Crne tačke koje se pojavljuju po obodu zida, označavaju da je zid uspješno selektovan).
Pozovite meni Edit i opciju Stretch.
Kliknite na referentnu tačku (sa strane na kojoj je referentna linija zida) na desnom kraju zakrivljenog zida i produžite je.
Napomena: Upotrebite kursor miša za selektovanje u osnovi. Ako je aktivna alatka Strelica, jednostavno kliknite na neku od tačaka elementa. (Da dodate ili uklonite neke elemente iz selekcije pritisnite tipku Shift na tastaturi dok klikom miša selektujete elemente). Ako je aktivan neki drugi alat, pritisnite tipku Shift da aktivirate metod selektovanja.
 |
 |
 |
 |
 |
 |
 |
