2. Konstrukcija krova
Da bismo konstruisali krov, prvo moramo definisati liniju vodilju (koja predstavlja presečnicu ravni krova i horizontalne ravni na visini definisanoj u dijalogu). Potom definisaćemo sa koje strane linije vodilje krov biva nagnut na gore pod uglom koji je definisan u dijalogu i konačno crtamo obrise krova (što predstavlja njegovu horizontalnu projekciju).
Da započnete konstrukciju krova:
Uključite skok kursora
Odaberite geometrijski metod pravougaonika u Info prozoru.

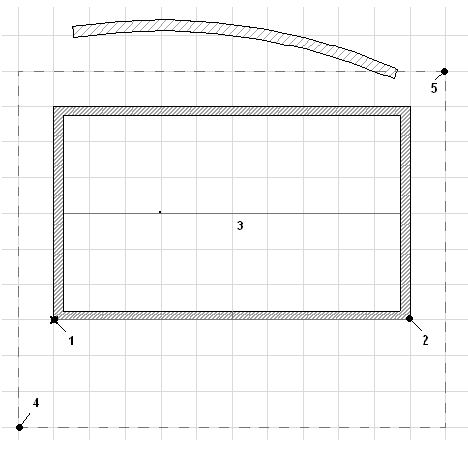

Kliknite na spoljnu tačku ugla donjeg lijevog zida (tačka broj 1) da započnete liniju vodilju.
Kliknite na spoljnju tačku ugla donjeg desnog zida (tačka broj 2) da dovršite crtanje vodilje.
Kliknite iznad linije vodilje kursorom "oko" (tačka broj 3) da definišete smer nagiba krova.
Kliknite na čvorište modularne mreže u tački 4 da započnete crtanje krova.
Kliknite na čvorište modularne mreže u tački 5 da dovršite crtanje obrisa krova.
Pogledajte krov u 3D.
 |
 |
 |
 |
 |
 |
 |
