5. Konstrukcija ploče
Da bismo konstruisali ploču galerije, vratićemo se u osnovu. Ploča će biti od lake drvene konstrukcije, drugačije od one upotrebljene na prizemlju, te je prvo neophodno podesiti parametre polče.
Da izmenite parametre ploče:
Kliknite dva puta na alatku ploča u paleti alata.
Izmenite debljinu ploče na 200 mm.
Izmenite tip šrafure na "Empty fill" u "Section Attributes" (atributi preseka)
Izmenite donji i bočni materijal u "Model Attributes" na "Surface White" (bijela površina), a gornji materijal na "Timber Boarding Internal" (drvena obloga, unutrašnja).
Kliknit OK.
Sada je sve spremno za postavljanje ploče galerije. Ploča će obuhvatiti tek polovinu dubine objekta, ostavljajući prazninu tako da se galerija može gledati na izložbeni prostor prizemlja.
Da postavite ploču:
Isključite skok kursora.
Selektujte alatku Ploča (Slab) u paleti alata.

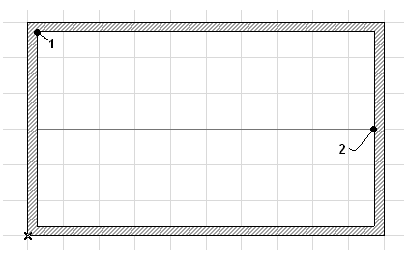

Kliknite na unutrašnju tačku ugla gornjeg lijevog zida da započnete crtanje ploče (tačka broj 1 na slici).
Pomerite kursor po unutrašnjo liniji istočnog zida da bi se pojavila referentna tačka na središtu zida (iznad tačke broj 2 kursor će promeniti oblik iz bijele u prugastu olovku što pokazuje da dodiruje liniju):
Kliknite u referentnoj tački središta zida da dovršite ploču (u tački broj 2 kursor će se promeniti oblik iz bijele u prugastu olovku što pokazuje da dodiruje tačku).
Napomena: Posebne referentne tačke skoka olakšavaju pronalaženje određenih tačaka na crtežu. Ove referentne tačke skoka mogu biti unaprijed definisane podele/odstojanja od linije/luka, središte luka, paralelni i upravni položaj u odnosu na neki element.
 |
 |
 |
 |
 |
 |
 |
