2. Kreirajte severnu i zapadnu fasadu

Elementi se mogu prikazati sa lil bez tekstura. Sunčane senke mogu biti bačene u prozorima izgleda.

Da postavite izglede:

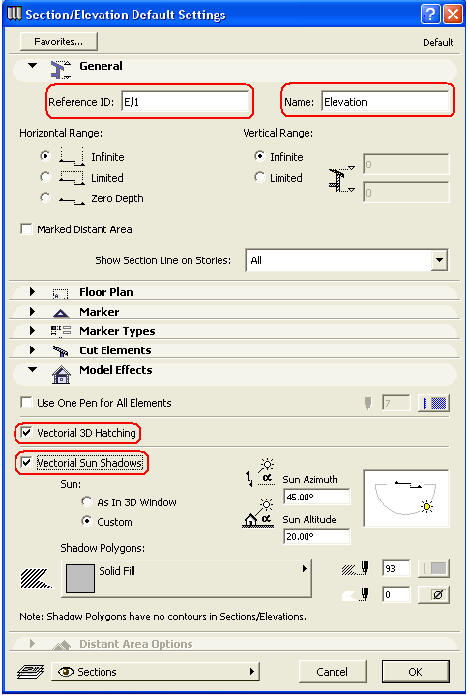

• Kliknite dva puta alatku Section/Elevation iz palete alata da pozovete dijalog Section/Elevation.

• Unesite "Fasada" u polje za naziv.

• Unesite E/1 kao Referentni ID.

• Obilježite opcije Vectorial 3D hatching (vektorske 3D šrafure) i Vectorial Sun Shadows (vektorske sunčeve sjenke) u odeljku Model Effects.

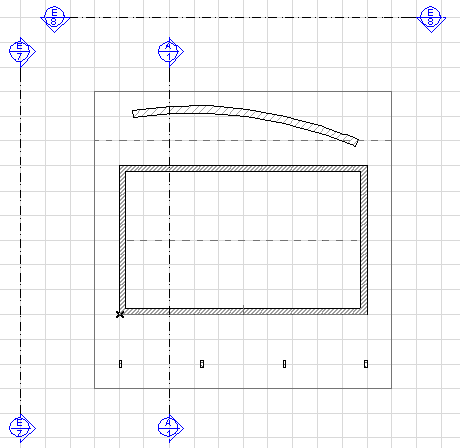

• Postavite izgled kao što je prikazano (ArchiCAD će ih numerisati automatski).

• Isljučite skok kursora.

• Animacija

Zatim otvorite sliku zapadne fasade i postavite nekoliko visinskih kota.

• Otvorite izgled E1 (Window/Sections/Elevations/E1 Elevation (Model) ).

• Odaberite alatku za kotiranje Dimension u paleti alata.

• Selektujte ikonu za visinske kote iz menija, u okviru konstruktivnih metoda Info prozora.

• Od geometrijskih metoda odaberite višestruko kotiranje visine.

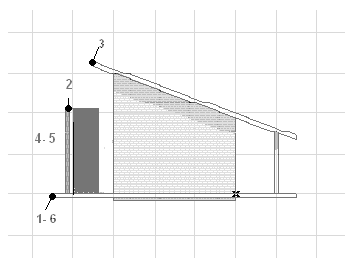

• Kliknite na tačke (1-2-3) kao što je prikazano da postavite kote.

• Kliknite dva puta na bilo kojem mestu (na primjer u tačkama 4-5). Pojaviće se kursor "čekić".

• Kliknite kursorom da postavite kotnu liniju na presjek (tačka 6).

• Animacija

Konačno, dodajte E1 izgled kao novi crtež u View Set projekte dokumentacije. Tako ćemo crtežu moći pristupiti iz Plot Maker-a,

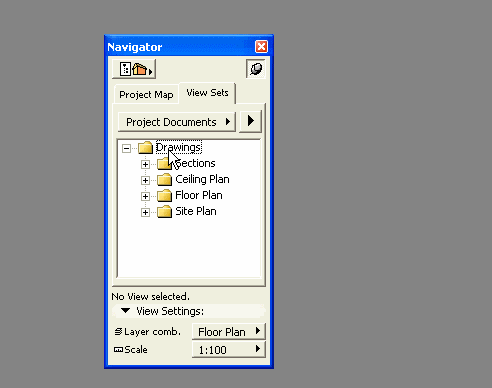

Da to uradite, kliknite karticu View Sets u paleti Navigatora, selektujte folder sa crtežima i odaberite opciju Create New Folder. Novi folder nazovite "Fasade". Ako žečite da folderi budu pronađeni abecednim redom kliknite da osvetlite folder i prevucite ga ne mesto koje želite.

Kada je selektovan folder Fasade, odaberite opciju "Save Current View". Prihvatite standardne opcije i kliknite "Save"

.

Otvorite izgled E2 i ponovite sve korake kako biste ga pohranili u View Set.
