3. Kreiranje pravolinijskih zidova
U svakom trenutku možete videti 3D izgled onoga što nacrtate u osnovi uz pomoć Window/3D Window.
Postavite zidove po ivicama ploče ovde u 3D prozoru. Koristite čarobni štapić kako biste obilježili obim ploče i automatski postavili zidove.
Da biste postavili zidove na stranice ploče:
Selektujte alatku zid iz palete alata.
Selektujte ikonu Magic Wand (čarobni štapić) u prozoru sa kontrolama.
Kliknite na bližu ivicu ploče kursorom (ikona čarobni štapić promeniće se u štapić sa petljom što pokazuje da skačete po liniji).
Kliknite na jednu od tačaka gornjeg ugla ploče da okončate postavljanje zidova.
Napomena: 3D paleta za navigaciju pomaže u kretanju kroz 3D prozor. Dugmad Editin-Motion se mogu upotrebiti u zavisnosti od izabranog pogleda (perspektiva/aksonometrija); dugmad Motion Mode omogućuju odabir jednog od ta dva pogleda. Da biste se kretali kroz aksonometriju selektujte četvrto dugme Editin-Motion kao što je prikazano. Kliknite van pravougaonika u 3D prozoru.

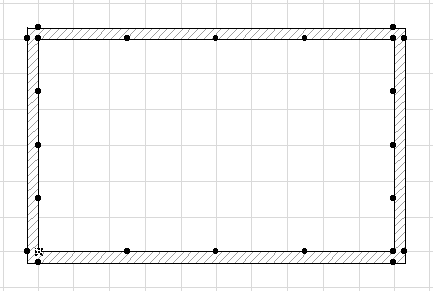

Vratite se na prozor osnove (meni Window/ Floor plan). Primetićete da su se u osnovi pojavili zidovi.
 |
 |
 |
 |
 |
 |
 |
