6. Kreiranje spoljnog popločanja

Vratimo se u plan osnove da bismo projektovali spoljašnje popločanje oko objekta.

Popločanje će biti od drvene obloge te je prvo neophodno izmeniti visinu ploče, tip šrafure i materijale. Nakon toga postavićemo pravougaonu ploču oko građevine i na kraju izrzati u njoj otvor za otisak objekta.

Da biste izmenili parametre ploče:

• Kliknite dva puta na alatku Slab (ploča) u paleti alata.

• Unesite vrednosti 150mm kao debljinu ploče.

• Promenite tip šrafure u odeljku Section Attributes (atributi preseka) na "Dot and Dashed" (crta-tačka).

• Izmenite gornji i ivični materijal u odeljku "Model Attributes" (atributi modela) na "Timber Boarding External" (drvena obloga, spoljnja), a donji na "Surface Concrete" (površinski beton).

• Kliknite OK.

• Animacija

Da postavite ploču:

• Aktivirajte skok kursora.

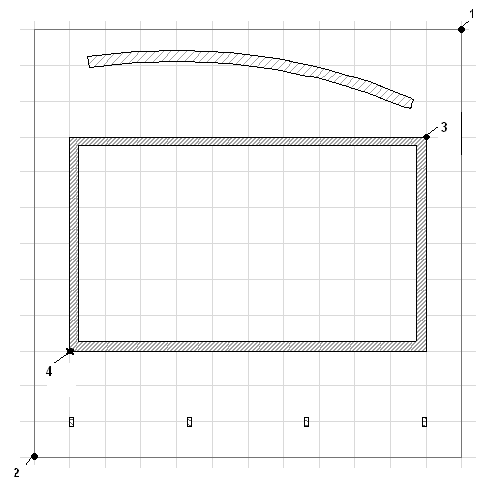

• Kliknite na čvor mreže u tački označenoj sa 1 da započnete crtanje pravougaone ploče.

• Kliknite na čvor rešetke obilježene brojem 2 da dovršite crtanje polče.

• Animacija

Da izrežete otvor u ploči:

• Selektujte ploču.

• Uverite se da je alatka Slab aktivna u paleti alata.

• Kliknite na čvor rešetke u tački 3 da započnete crtanje pravougaonog otvora u ploči.

• Kliknite na čvor mreže u tački 4 da dovršite crtanje ploče.

• Kliknite van površine ploče da je deselektujete.

• Animacija

Pogledajte rezultat u 3D prozoru.
