5. Postavljanje konstruktivnih stubova

Sada ćemo postaviti četiri stuba koji će činiti verandu na južnoj strani objekta.

Prvi i poslednji stub biće u liniji sa dva bočna zida (postavite ih na čvorišta mreže); biče postavljeni na jednakom razmaku i paralelno frontalnom zidu. Postavite prvi stub i umnožite ga.

Da postavite prvi stub:

• Aktivirajte skok kursora.

• Odaberite alatku stub (Column) iz palete alata.

• Kliknite na čvornu tačku mreže, dva polja ispod donjeg lijevog ugla objekta.

• Animacija

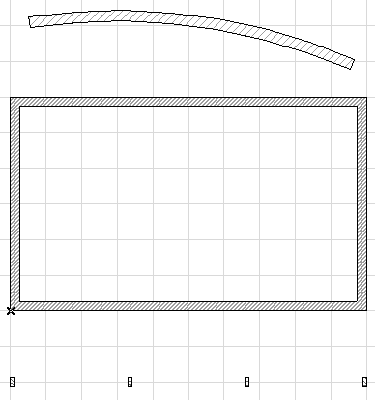

Primetite da je stub postavljen u čvorište modularne mreže u planu osnove.

Sledeći korak je umnožavanje stuba paralelno sa pravcem frontalnog zida:

• Deaktivirajte skok kursora

• Selektujte stub

• Odaberite komandu Multiply iz menija Edit/Multiply.

• Unesite 3 kao broj kopija, odaberite metod Distribute i pritisnite OK.

• Kliknite na jednu od tačaka sa desne strane selektovanog elementa i horizontalno povucite rastegljivu liniju, ka desnoj ivici građevine.

• Držite tipku Shift. Primetićete da je kretanje kursora ograničeno na horizontalno, te će stubovi biti postavljeni paralelno ivici objekta.

• Kliknite da okončate proces umnožavanja.

• Animacija


• Napomena: Ograničenja kretanja miša doprinose lakšem crtanju elemenata u specifičnom položaju u odnosu na postojeće elemente i unaprijed definisane pravce. U tome nalikuje tradicionalnom lenijaru i trouglu.

Moguća je primjena dva mehanizma ograničenja kretanja miša:

Ograničenje koordinata - upotrebljava se da  se "zaključa" bilo koji od parametara prozora sa koordinatama i parovi uglova - ograničavaju kretanje kursora na određeni ugao. Ove tehnike omogućuju upotrebu svih 2D i 3D metoda crtanja.

• Napomena: Inteligentni kursori omogućuju prepoznavanje posebnih tačaka (ivica, ugao, krajnja tačka) i tačaka koje su u posebnom geometrijskom odnosu sa elementima (normalno na, tagencijalno, presecanje) unutar objekta, kao i prikazivanje specijalnih alatki (šarobni štapić, kapaljka, i sl.) koje su trenutno aktivne.

Kliknite izvan objekta da deselektujete stub i da se vratite u 3D prozor kako biste sagledali rezultat u aksonometriji.
