Crtanje pregradnog zida
Nacrtajte pregradni zid budućeg toaleta dužine 1000 mm, koordinate unesite manualno.
Uključite skok kursora.

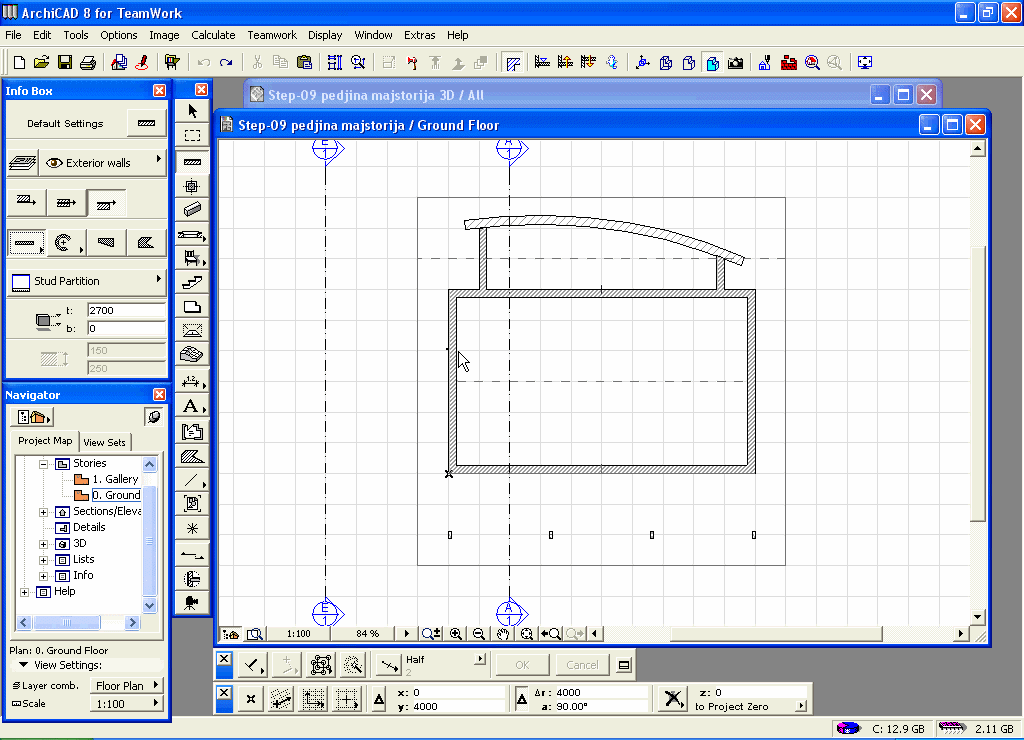

Postavite kursor iznad desne ugaone tačke spoja zida kao što je prikazano (tačka 1).
Pritisnite slovo "X" na tastaturi (koordinata x biva osvetljena);
Unesite vrednost 1000+ u mm i pritisnite tipku Enter. Sada crtate zid iz tačke 2 koja je desno u odnosu na tačku 1.
Tipkom Shift povucite vertikalni zid i kliknite na unutrašnju ivicu zakrivljenog zida da dovršite pregradni zid (tačka 3).
 |
 |
 |
 |
 |
 |
 |
