Definisanje ivice parcele i građevinske linije
Otvorite dijalog Mesh Settings iz palete alata.
Selektujte tip pod imenom "Granica parcele" iz atributa osnove prizemlja (Floor Plan Attributes).
Selektujte lejer "Teren.

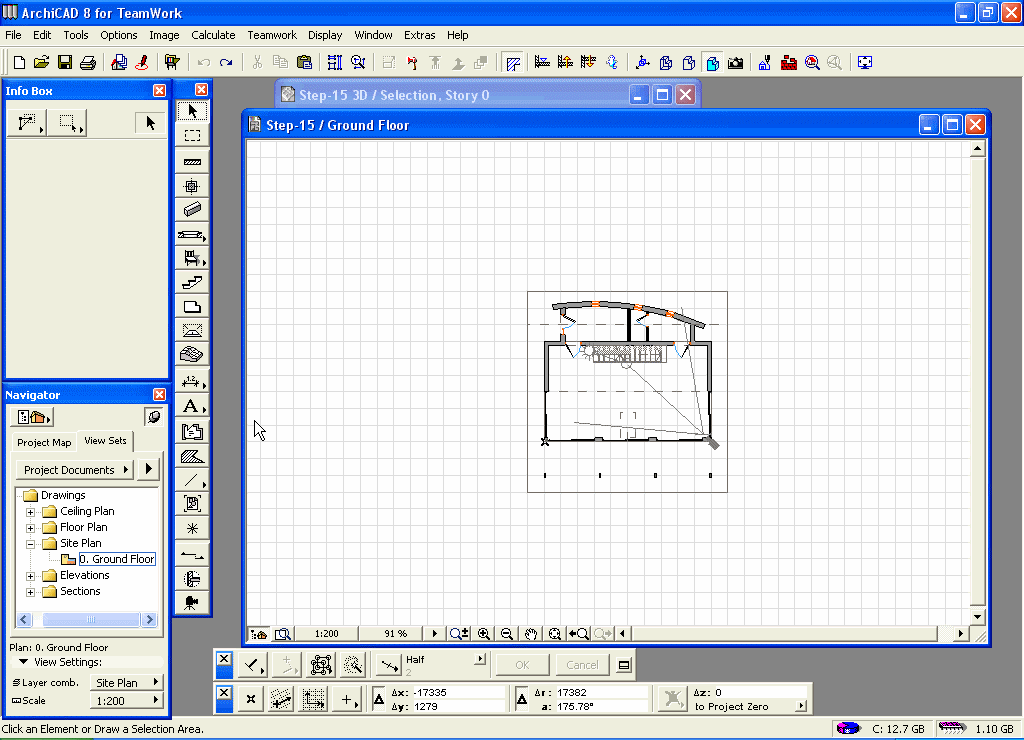

Kada je aktivirana alatka Mesh, odaberite geometrijski metod pravougaonika u Info prozoru i nacrtajte pravougaonu mrežu kao što je prikazano na slici koja slijedi. Potom isecite otvor oko spoljnog popločanja objekta:
Selektujte Mesh tako da uglovi budu osvetljeni.
Uverite se da je alatka Mesh aktivna u paleti alata.
Kliknite na uglove mreže terena da započnete isecanje pravougaonog otvora.
Kliknite dijagonalno na suprotni ugao spoljnog popločanja da dovršite pravougaoni otvor. Kada se pojavi dijalog, selektujte "Create a hole" i kliknite OK.
 |
 |
 |
 |
 |
 |
 |
