Postavljanje preseka kroz objekat
Uključite skok kursora (da biste lakše odredili položaj linije preseka).

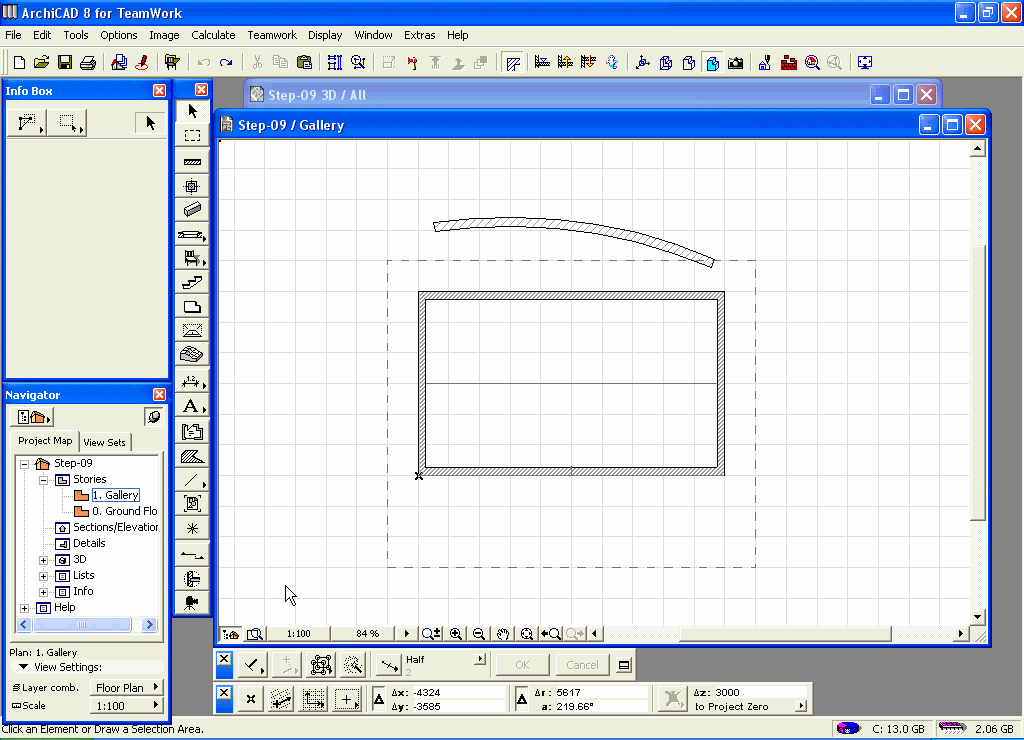

Pređite na crtež osnove prizemlja (Options/Stories/Ground Floor).
Selektujte alatku presek
(Section)
u paleti alata.
Kliknite na tačku 1 kao što je prikazano, da započnete crtanje linije preseka u osnovi.
Kliknite dva puta na tačke 2,3 kao što je prikazano da dovršite crtanje linije preseka.
Kliknite desno od linije preseka (tačka 4) kursorom "oko" da odredite stranu koja će se pojaviti u preseku.
Nakon postavljanja preseka, otvorite prozor preseka (Window/Sections/Elevations/A/1 Section (Model) ), i ArchiCAD će automatski generisati presek kroz model.
 |
 |
 |
 |
 |
 |
 |
