2. Konstruišite ploču prizemlja
Prvi nam je korak konstrukcija ploče prizemlja koja će biti dimenzija 10x6 metara. Upotrebite modularnu mrežu (koraka 1m) koju ste definisali ranije, kako biste lakše konstruisali ploču koristeći skok kursora.
Napomena: Drugačije opcije skoka kursora mogu biti uključene ili isključene uz pomoć kontrolnog dugmeta u prozoru sa koordinatama ili u meniju Options. Kada je uključena bilo koja opcija skok kursora, kursor se kreće po tačkama preseka modularne mreže.
Uradite sledeće da biste nacrtali ploču:
Uklučite opciju skok kursora (odaberite treću po redu ikonu iz menija u prozoru sa koordinatama).
Odaberite alatku Slab (ploča) iz palete alata.
Odaberite geometrijski metod pravougaonika u Info prozoru.
Kliknite na kordinatni početak obeležen oznakom X u osnovi.

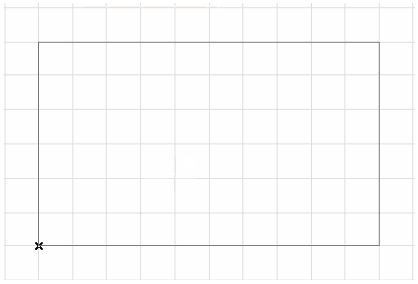

Kliknite po drugi put kako biste završili ploču kada njena površina obuhvati 10 kvadrata mreže horizontalno i 6 vertikalno.
Napomena: Da promenite pogled u osnovi koristite komande Zoom In/Zoom Out ili Fit in Window iz menija Display i kliknite dva puta u prozor osnove ili nacrtajte okvir (Marquee) da odredite opseg uvećanja. Alternativno možete upotrebiti ikone sa lupom sa dna prozora osnove.
 |
 |
 |
 |
 |
 |
 |
