3.

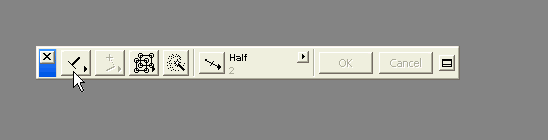

Kontrolni prozor (Control Box)
Ovaj prozor sadrži ikone za brojna crtanja. Dostupne opcije uključujući relativne
konstrukcione metode (paralelno, normalno, simetrala ugla itd.), ograničite ugao
crtanja i potvrdite ili otkažete aktivnu operaciju. Takođe omogućuje da
grupišete i degrupišete elemente, podesite liniju ekstenzije, odaberete ofset
komande. Uz to obezbeđuje i pomoćna uputstva za specifični alat u područiju
Command promta koja prate različite faze crtanja.
Relativni metodi konstruisanja (Relative
Construction Methods): na
ovaj način, kretanje kursora se ograničava na unaprijed određeni ugao ili
udaljenost za vrijeme crtanja i editovanja.
Opcija skoka
kursora (Cursor Snap Variants): kontroliše načine na koje se projektuje
trenutna pozicija kursora.
Smenjivanje
metoda editovanja (Group Switch): ova kontrola pruža nam mogućnost biranja
metoda editovanja, grupno ili pojedinačno.
Alatka čarobni
štapić (Magic Wand): prati obrise postojećih elemenata uz pomoć kojih kreira
nove elemente drugog tipa.
Specijalna tačka
skoka kursora (Special Snap Point): korisniku omogućuje upotrebu posebno
definisanih kontrola koje generišu privremene tačke skoka na različitim tipovima
ivica.
Prošireni prozor sa kontrolama (Extended Control Box): prozor promta daje detaljna uputstva u procesu crtanja ili editovanja. Da proširite prozor sa kontrolama (Control Box), kliknite na dugme sa desne strane palete.
 |
 |
 |
 |
 |
 |
 |
