Kreirajte specifični kompozitni zid

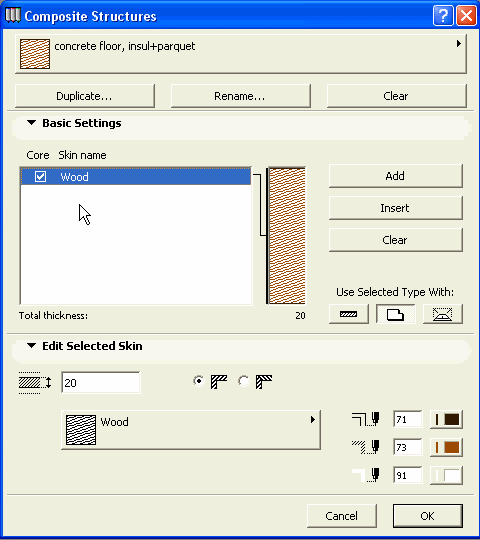

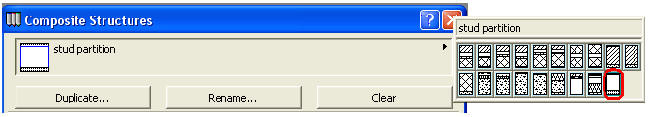

Otvorite dijalog Composite iz menija Options. Selektujte "Stud Partition" iz menija kako je prikazano ispod. Kliknite OK

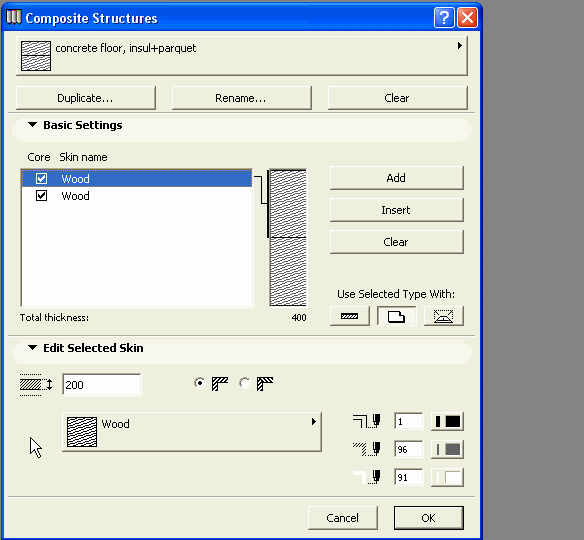

Kliknite na dugme Insert da zidu dodate novu ovojnicu.

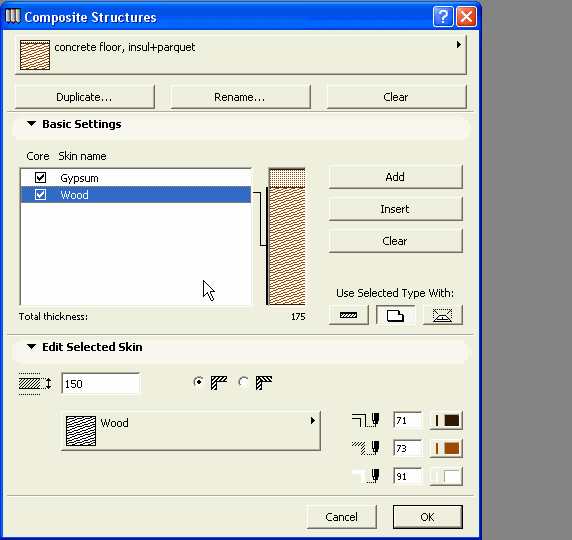

Selektujte spoljnu ovojnicu zida, a zatim kliknite na opcije za šrafure u delu dijaloga "Edit Selected Skin" i odaberite šrafuru Gypsum (gips). Da promenite širinu gipsanog dela kliknite na kućicu za veličinu i upišite 25 mm.
Sada kliknite na komponentu Wood Stud. i obeležite ga, pa kliknite na dugme ADD da ovojnicu pridružite suprotnoj strani zida. Kliknite u kućicu sa veličinama i upišite 25 mm da podesite debljinu gipsa. Kliknite OK.
Napomena: Tipovi šrafure i složene strukture se mogu prikazati ili u bitmapiranom ili u vektorskom modu u meniju Display Options. Bitmapirana šrafura se brže primenjuje, ali se ne može skalirati, zumirati ili rotirati, dok se vektorska šrafura sporije primjenjuje ali se može skalirati, zumirati i rotirati.
 |
 |
 |
 |
 |
 |
 |
