2. Kreiranje kombinacije lejera

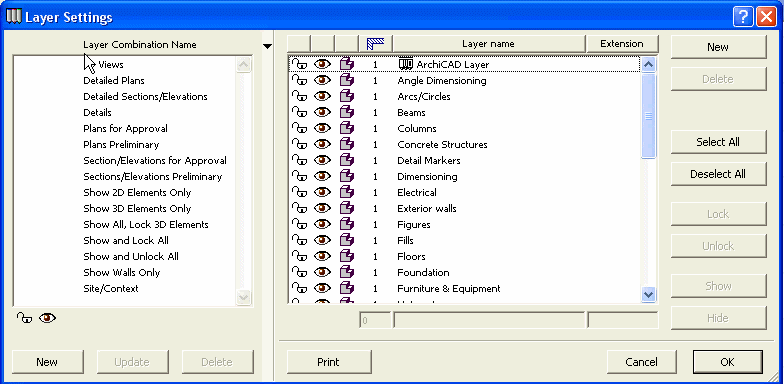

Svaka je kombinacija lejera "snimak" statusa svih lejera projekta i možemo je pozvati u bilo koje vrijeme, tako što ćemo selektovati željeni naziv sa liste lejera. Kombinacije lejera se kreiraju tako da odgovaraju tipu crteža koji se želi dobiti (osnove, plan plafona, situacija). Pre nego što dodamo nove kombinacije lejera, obrisaćemo postojeće. Selektovati svako od imena kombinacije lejera i kliknuti Delete kao što je prikazano dole.

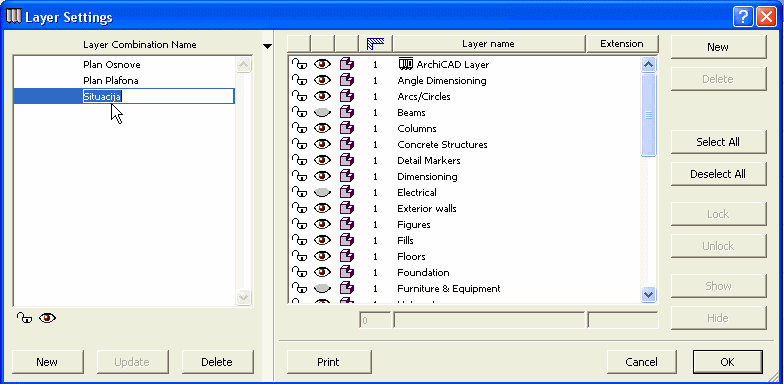

Da dodamo kombinaciju lejera, kliknućemo na dugme New i upisati imena kombinacije lejera:

• plan plafona
• plan osnove
• situacija

Kada unesemo imena kombinacija lejera, odabiramo koji će od lejera biti aktivan, a koji ne, pomoću opcija Show/Hide. Odabraćemo kombinaciju lejera "Plan plafona":

Potom ćemo kliknuti na dugme Select All i odabraćemo opciju Hide. Zatim ćemo deselektovati sve lejere klikom na Deselect All. Sada možemo odabrati lejere koji će biti aktivni u planu plafona. Selektovaćemo svaki od sledećih lejera i kliknuti na dugme Show.

• Aktivni lejeri u planu plafona:

• Beams (greda)
• Columns (stubovi)
• Exterior Walls (spoljni zidovi)
• Fills (šrafure)
• Interior Walls (unutrašnji zidovi)
• Lamps (svjetla)
• Notes - Ceiling Plan (bilješke, plan plafona)
• Roofs (krovovi)

Da potvrdite ove izmjene u kombinaciji lejera plana plafona kliknite na Update.

Kada ste završili rad sa kombinacijom lejera plan plafona, ponovite iste korake i za plan osnove i situaciju. Sledeći lejeri treba da budu aktivni.

• Aktivni lejeri u planu osnove:

• Beams (greda)
• Columns (stubovi)
• Detail Makers (detalji)
• Dimensioning (kotiranje)
• Elevations (izgled)
• Exterior Walls (spoljni zidovi)
• Floors (podovi)
• Furniture and Equipment (nameštaj i oprema)
• Interior Walls (unutrašnji zidovi)
• Mark-up
• Notes - Floor Plan (bilješke, plan osnove)
• Roofs (krovovi)
• Sections (preseci)
• Stairs (stepenište)
• Zones (zone)

• Aktivni lejeri u situaciji:

• Columns (stubovi)
• Exterior Walls (spoljni zidovi)
• Floors (podovi)
• Interior Walls (unutrašnji zidovi)
• Level Dimensioning (visinske kote)
• Notes - Site Plan (bilješke, plan situacije)
• Roof (krov)
• Site&Landscaping (Parterna obrada i uređenje)
• Stairs (stepenište)
• Terrain (teren)

Nakon što ste kreirali ove lejere, možete napraviti izbor koristeći Option / Layers.
