Kreiranje specifične šrafure

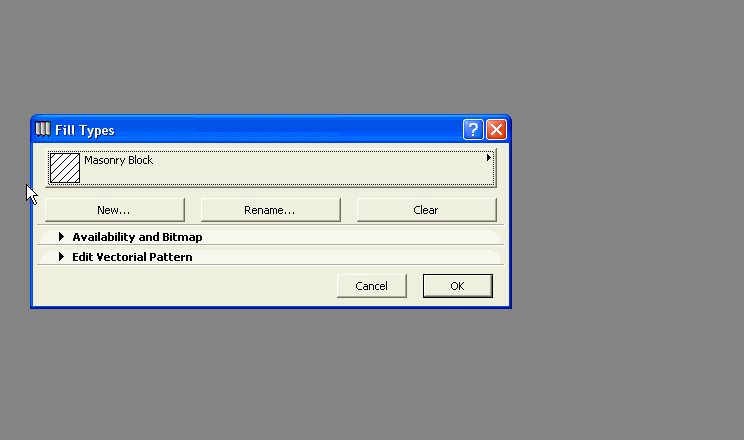

Otvorite dijalog Fill types iz menija Options. Selektujte uzorak "Ceramic tile" (keramička pločica) iz menija na vrhu dijaloga (uzorci su poređani abecednim redom). Kliknite na dugme New, kliknite Duplicate i u novi red ukucajte "Raster tavanice". Kliknite OK.

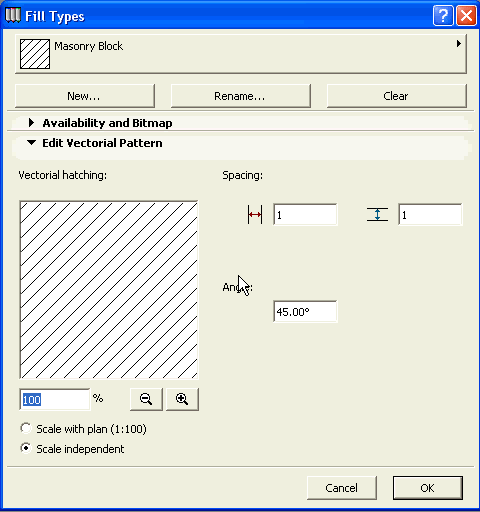

Sada selektujte veličinu, tako da predstavlja raster tavanice, pod Edit Vectorial Pattern. Ukucajte 1200 mm kao dužinu i 300 mm kao širinu.

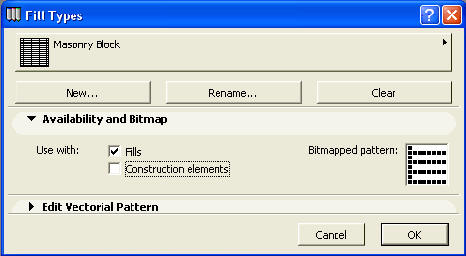

Konačnno, izmenite Bitmap pattern (bitmapirani uzorak), uzorak koji se pojavljuje kao detalj šrafura u dijalogu Tools, da predstavlja novi uzorak. Da biste to uradili, kliknite kursorom na kućicu Bitmap uzorak kako bi se pojavile crne tačke. Na taj ćete način kreirati uzorak kako je prikazano ispod:
Kada ste završili kliknite OK.
 |
 |
 |
 |
 |
 |
 |
