5. Podešavanje opcija pogleda i čuvanja

Poslednja operacija podrazumjeva podešavanje razmere, opcija displeja i kombincija lejera prema svakom od kreiranih tipova crteža. Da biste podesili tipove crteža, podesite poglede i pocije čuvanja kao što je prikazano ispod:

• Podesite opcije za Osnove:

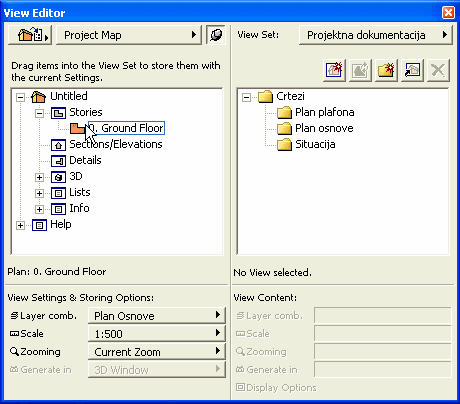

• Kliknite i osvetlite "1. Osnova prizemlja" (0. Osnova prizemlja - Metrički) u odeljku Stories Projektne mape. Dodelite kombinaciju lejera "Osnove" klikom na dugme kombinacije lejera pod opcijom Viwe Settings&Storing u donjem djelu palete Navigatora.

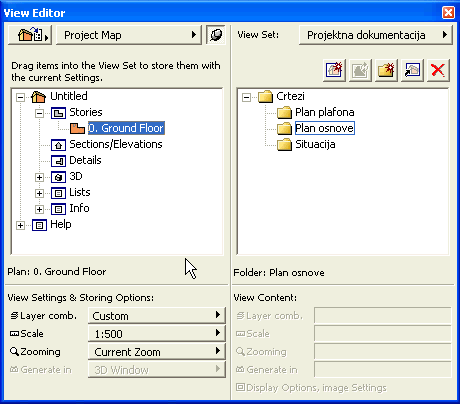

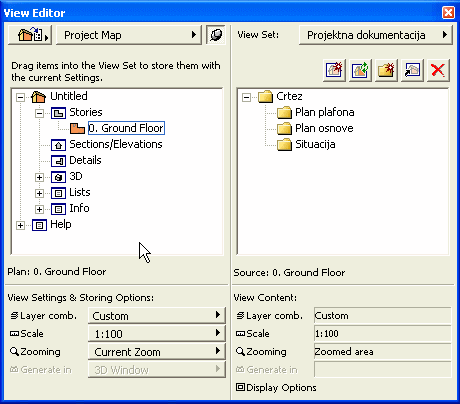

• Izmjenjene opcije za Osnovu prizemlja, dodelićemo folderu Osnove. Prevucite mišem nivo "1. Osnova prizemlja" (0. Osnova prizemlja - Metrički) u folder Osnove kao što je prikazano ispod.

• Podesite opcije za Plan plafona

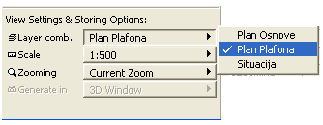

• Kliknite i osvetlite "1. Osnova prizemlja" (0. Osnova prizemlja - Metrički) u odeljku Stories u Projektnoj mapi. Dodelite kombinaciju lejera "Plan plafona" klikom na dugme kombinacije lejera pod opcijom Viwe Setings&Storing u donjem delu palete Navigatora.

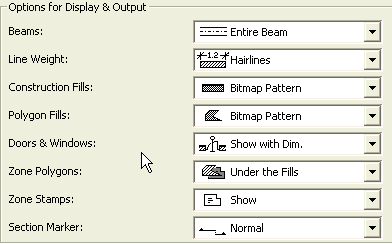

• Zatim kliknite dijalog Display Options iz menija Options. Unutar dijaloga, podesite pogled "Doors&Windows" na "Reflected Ceiling", pogled "Construction Fills" na "Empty" i pogled "Polygon Fills" na "Vectorial Hatching". Kliknite OK.

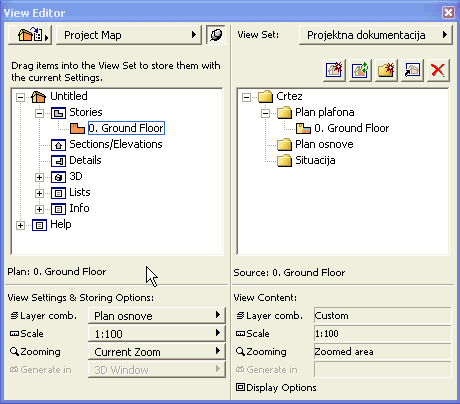

• Kada smo prilagodili i opcije za osnovu prizemlja, potrebno je da to učinimo i za folder Plan plafona. Mišem prevucite nivo "1. Osnova prizemlja" (0. Osnova prizemlja - Metrički) u folder Plan plafona kao što je prikazano ispod.

• Podesite opcije za Situaciju:

• Kliknite i osvetlite "1. Osnova prizemlja" (0. Osnova prizemlja - Metrički) u odeljku Stories u Projektnoj mapi. Dodelite kombinaciju lejera "Situacija" klikom na dugme kombinacije lejera pod opcijom Viwe Setings&Storing u donjem delu palete Navigatora.

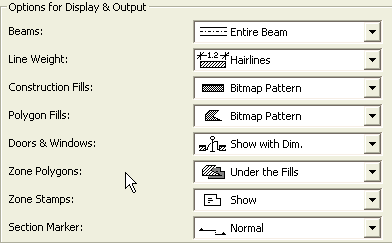

• Zatim kliknite dijalog Display Options iz menija Options. Unutar dijaloga, podesite pogled "Doors&Windows" na "Show on Plan", pogled "Construction Fills" na "Uniform Soild". Kliknite OK.

• Sada ćemo izmeniti razmeru za Situaciju klikom na dugme Scale (razmera) pod opcijom Viwe Setings&Storing u donjem delu palete Navigatora. Podesite razmeru na 1:200.

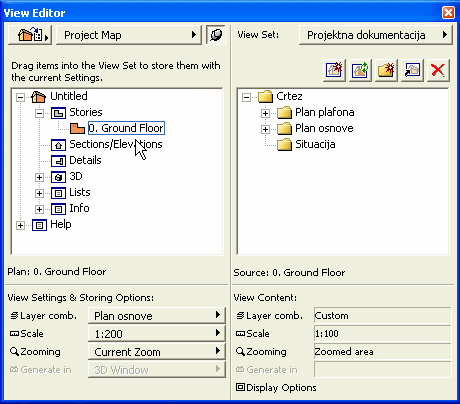

• Kada smo prilagodili poglede i opcije čuvanja za osnovu prizemlja, potrebno je da to učinimo i za folder Situcacija. Mišem prevucite nivo "1. Osnova prizemlja" (0. Osnova prizemlja - Metrički) u folderu Situacija kao što je prikazano ispod.
