Poglavlje 4 : Zadavanje koordinata











O koordinatnom sistemu

Unošenje koordinata

Prikazivanje koordinata

Biranje koordinata na ekranu

Lociranje tačaka





O koordinatnom sistemu

    Jedan od osnovnih postupaka u AutoCAD-u jeste zadavanje koordinatnih tačaka. To je osnova AutoCAD-a za crtanje, bez toga ne možete nacrtati ništa. Linije, lukove, krugove... , sve ovo crtate pomoću zadavanja tačaka. Kao i sve drugo u AutoCAD-u ovo može biti urađeno na vise načina.


    Strelica označena slovom X pokazuje pozitivan smijer ose X.
    To znači da u tom smijeru rastu vrijednosti ose X.
    Strelica označena slovom Y pokazuje pozitivan smijer ose Y.


        U ovom sistemu svaka tačka na ekranu određena je parom vrijednosti i koordinata (X,Y), a sistem se naziva  Dekartov ortogonalni koordinatni sistem.
        Koordinate ose standardno se sijeku u tački 0,0. Lijevo od ove tačke na osi X nalaze se njene negativne vrijednosti, a ispod nje su negativne vrijednosti ose Y.



Unošenje koordinata

    Jedan od osnovnih načina da se navede lokacija objekta jeste unošenje njegovih koordinata preko tastature. Možete unijeti nekoliko tipova koordinata.

                Apsolutne Dekartove koordinate

Kada uneseste koordinate krajnjih tačaka duži koju cete nacrtati, na primjer, parove vrijednosti 3,2 i 6,9
                    zapravo unosite apsolutne Dekartove koordinate . Apsolutne koordinate se mjere od tacke 0,0.

Primjer za unosenje apsolutnih Dekartovih koordinata nalazi se u Poglavlju 1.
                                                                                                                                                                Vidi Primjer

                Relativne Dekartove koordinate

U stvarnosti obično ne znate apsolutne koordinate koje treba da unesete. Sta god da crtate vi nemozete
                    znati koordinate nekog predmeta. Najčešće imate mjere ali ne i koordinate u prostoru . U stvarnom svijetu
                    ne postoji koordinatni početak 0,0 i zato su uvedene relativne koordinate.
                        Relativne koordinate pretstavljaju udaljenost po osi X odnosno po osi Y, od prethodne tačke. Zovu se
                    relativne jer imaju smisla samo u odnodsu na prethodno odabranu tačku. Pretpostavimo da treba da nacrtate
                    prozor. Možete početi da ga crtate od bilo koje tačke.
                        Simbolom @ AutoCAD-u saopštavate da su koordinate relativne. Na primjer, ako ste počeli da crtate liniju
                    mišem birajući jednu tačku, znate da linija teba da bude duga 2 jedinice, sledeću tačku zadajete ovako:
                    @2,0. AutoCAD će nacrtati liniju koja polazi od odabrane tačke i priža se dve jedinice.
                                                                                                                                                                Vidi primjer

                        Kada za relativnu dužinu zadate pozitvnu vrijednost (kao 2 u @2,0). AutoCAD pretpostavlja da je smijer
                        pozitivan. Ukoliko hoćete da nacrtate liniju u negativnom smijeru neke ose onda ispred odgovarajućeg
                        broja stavite znak minus (-).
                                                                                                                                                                Vidi primjer

                Polarne koordinate

Polarne koordinate se koriste kada znate rastojanje i ugao tačke u odnosu na koordinatni početak ili na
                    prethodnu tačku. Polarne koordinate mogu biti i apsolutne i relativne.
                        Polarne koordinate imajuformat rastojanje<ugao. Da biste unijeli znak <, pritisnite taster za logičko
                    manje. Relativne polarne koordinate moraju počinjati znakom @.
                                                                                                                                                                Vidi primjer

                Polarno trasiranje

Kada hoćete da nactrate liniju čiji se ugao razlikuje od ortogonalnih linija, primjenićete polarno trasiranje.
                        Da biste zadali uglove, odaberize pociju Tools ►Dfafting Settings ili na statusnoj traci desnim tasterom
                    kliknite na opciju Polar, i odaberite stavku Settings.
                        Da biste promijenili korak ugla pritisnite padajuću listu Increment Angle. Tu možete da izaberete raspon
                    ugla od 5 do 90 stepeni. Pored navedenih možete upisti i ugao po želji. Pored standardnih uglova koje unosite
                    možete unijeti u uglove koji vam mogu dodatno zatrebati pritisnite polje za potvrdu za potvrdu Additional angles
                    zatim New, a onda upisite vrijednost ugla.




    Na na desnoj strani birate način na koji će trasiranje biti
    obavljeno.
    Takođe na istoj strani birate da li će se vrijednosti uglova
    izražavati kao apsolutne (u odnosu na 0 stepeni) ili kao
    rekativne, tj. u odnosu na posljednji nacrtani segment.

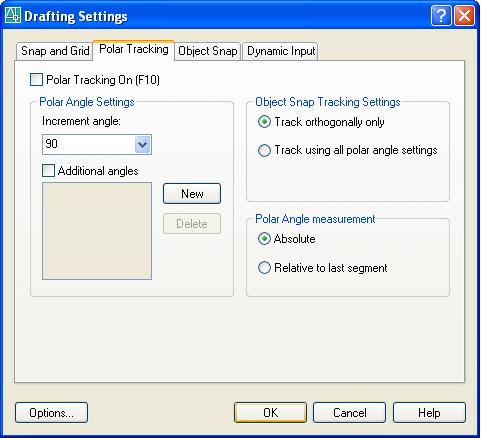

                                        slika " Polarno Trasiranje "



Prikazivanje koordinata

    Tokom rada možete pogledati prikaz koordinata na statusnoj traci . Ovaj prikaz vam pomaže da vidite gdje se nalazi kursor i  objekti i daje informacije o rastojanju i o pravcupremještanja ili kopiranja objekata.

        AutoCAD vam nudi tri načina za prikazivanje koordinata na ekranu:

  1.     Dinamički prikaz apsolutnih koordinata:

     vrijednost koordinate se mijenja dok pomjerate misa.
  2.     Statički prikaz apsolutnih koordinata:
            vrijednos koordinata se mijenja samo kada zadate tačku.
  3.     Dinamički prikaz polarnih koordinata:
            vrijednost koordinate se mijenja dok pomjerate misa. One će se pojaviti
            pošto zadate jednu tačku i spremate se zadati drugu - kao kad crtate liniju.

        Prikazivanje koordinata možete da izmjenite na jedan od tri načina:

  1.      Pritisnite taster F6.
  2.      Pritisnite na statusnoj traci područje koordinata.
  3.      Pritisnite tastere Ctrl+D.



Biranje koordinata na ekranu

    Koordinate se najbrže i najlakše zadaju kada ih mišem birate na ekranu. AutoCAD nudi nekoliko nacina da to precizno uradite. Možete da promjenite veličinu končanice, koja je standardno podešena na pet procenata od veličine ekrana. Da biste promjenili veličinu končanice, odaberite komandu Tools ►Options ►Display. U polje Crosshair size upišite nov procenat ili ga promjenite povlačeći traku. Zatim pritisnite OK.

                Kontrola skoka kursora (SNAP)

Primjena komande SNAP omogućava da izbjegnete zamorno numeričko unošenje koordinata.
                    Ova komanda ograničava krertanje kursora na oblast koju sami zadajete.

                    AutoCAD omogućava dva načina podešavanja skoka kursora:
                        - po tačkama zamišljene mreže.
                        - po pravcu zadatih uglova.

                            Kretanje kursora po pravcu zamišljene mreže

Kada odaberete opciju GRID na stausnoj tarci na radnoj površini AutoCAD će napraviti
                                zamišljenu mrežu pomoćnih tačaka ( engl. grid). Da biste podesili veličinu skoka kursora,
                                odaberite komandu Tools ►Drafting Settings ili desnim tasterom misa pritisnite SNAP
                                na statusnoj traci. U polje Snap X spacing odjeljka upisite veličinu horizontalnog skoka
                                kursora a u polje Snap Y spacing  odjeljka upisujete veličinu vertikalnog skoka kursora.

                            Kretanje kursora po pravcu zadatih uglova

Da biste koristili kretanje kursora po pravcu, uradite sljedeće:

  1. Pritisnite dugme Snap desnim tasterom miša i pritisnite Settings da biste otvorili okvir za dijalog Drafring Settings i prikazali njegovu karticu Snap & Grid.
  2. U odjeljku Snap type & style potvrdite opciju Polar snap.
  3. U polje Polar distance upisie vrijednost skoka kursora.
  4. Pritisnite OK da biste zatvorili okvir za dijalog.
  5. Pritisnite Snap na statusnoj traci.

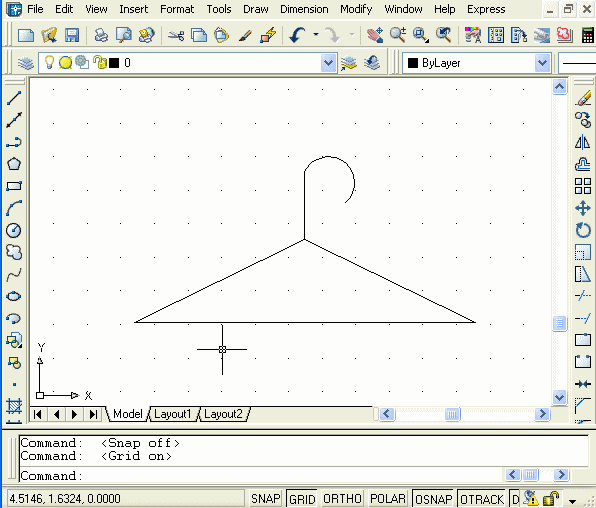

animacija 9 "Kretanje kursora u pravcu zadatih uglova"





Lociranje tačaka

    Ponekad treba da locirate tačku koja se nalazi na postojacem objektu. Npr. možda treba da locirate tačku koja se nalazi pod određenim uglom na određenom odstojanju u odnosu na postojeći objekat. ovaj odjeljak objašnjava tri tehnke za biranje tačaka koje nisu sastavni dijelovi objekta.

        Trasiranje markiranih tačaka objekta

Svrha trasiranja je zadavanje tačke na osnovu markiranih tačaka okolnih objekata. Trasiranje markiranih
            tačaka objekata je brzo i lako. Trsiranje markiranih tačaka objekataaktivirate ili isključujete dugmetom
            OTRACK na stusnoj traci.

            Trasiranje markiranih tačaka objekata primjenjuje kada:

        Filtriranje tačaka
            Filteri za tačke omogućavaju da zadate koordinate tačke služeći se koordinatom X jedne markirane
            tačke objekta i koordinatom Y druge.

                Filtriranje se radi na sljedeći način:

  1. Započnite komandu za crtanje nekog objekta.
  2. Da biste zadali jednu od dvije koordinate, na komandnu liniju upisite.x ili .y. Filtere ćete
    pronaći u priručnom meniju Osnap markera ( Shift + deni taster miša ).
  3. AutoCAD će zahtjevati da unesete tačku. Zadaćete je u načelu birajući određenu tačku
    objekta pomoću Osnap markera.
  4. AutoCAD će tražiti da unesete i drugu koordinatu i to obično biranjem određene markirane
    tačke.
  5. Nastavite započetu komandu.

        OSNAP markeri From

Opcija  From
omogućava da nov objekat započnete na određenom rastojanju i u određenom smijeru
            od određenog objekta. To je isto kao da ste između postojećeg i novog objekta povukli nekoliko ne-
            vidljivih linija koje vam pomažu da nov objekat započnete na pravom mijestu.

                OSNAP marker From se koristi na sljedeći način:

  1. Započnite komandu za crtanje objekta. Npr. komandu LINE.
  2. Pritisnite Shift , zatim pritisnite desni taster miša i odaberite stavku From.
    Takođe možete da upišete from na komandnu liniju.
  3. AuotoCAD će tražiti da odredite baznu tačku i to obično biranjem neke od tačaka, na primjer.
    krajnje tačke, pomoću OSNAP markera
  4. AutoCAD će zahtjevati da unesete pomak (Offset), što ćete uraditi služeći se relativnim ili apsolutnim koordinatama.
  5. Nastavite započetu komandu.
