Poglavlje 13: Kotiranje









AutoCAD-ovo kotiranje

Linearne kotiranje

Paralelne kote

Kotiranje lukova i krugova

Crtanje pokazivača







AutoCAD-ovo kotiranje

    Kote su važan dio većine crteža u AutoCAD-u. One prikaziju veličinu modela koji ste projektovali i neophodne su za proces njegove realizacije. Kotiranje u AutoCAD-u pruža mnogo slobode.

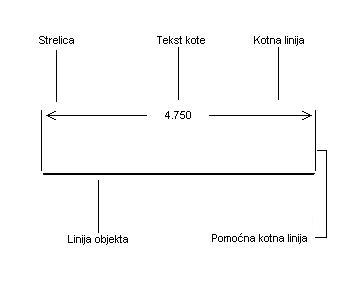

    Kota je objekat koji ima više djelova. Važno je da shvatite ove djelove i njihov odnos prema objektu koji kotirate.

Prije nego što počnete da kotirate crtež uradite sledeće:

1.  1.    Napravite poseban sloj za kote. Njihova boja treba da se ističe u odnosu na boju objekta.

2.  2.    Napravite stil za kotni tekst.

3.  3.    Iz menija izaberite Tools Drafting Settings Object Snap i odaberite stalne Osnap markere. Pritisnite dugme Osnap.









Linearno kotiranje

    Kao što su linije najčešći objekti tako se i linearne kote najčešće sreću. Linearne kote se koriste za linije, prave segmente polinija ili prave segmente blokova. Linearnim kotama možete da kotirate i lukove, odnosno krugove - dobićete dužinu tetive luka, odnosno prečnik kruga.

            Zadavanje objekata za kotiranje

     Paleta alatki za kotiranje naziva se Dimension, sa te palete odaberite Linear Dimension. Ako kotirate više od jednog objekta, npr. razdaljinu od krajnje tačke jedne linije do krajnje tačke druge – izaberite početak prve pomoćne linije. Na zahtjev za unos: Specify second extension line origin: , izaberite tačku kao početak druge pomoćne linije. Ove dvije tačke će odrediti dužinu kote.

                                                                                                                                                            Vidi Primjer


Paralelne kote

    Kada kotirate linearan objekat koji nije ortogonalan, upotrebite kote paralelne sa objektom. Paralelna kota uijek označava stvarnu dužinu objekta, a ne dužinu proekcije objekta na vertikalnu ili horizontalnu osu kao što označavaju ortogonalne kote.

            Zadavanje objekata za kotiranje

    Kada crtate paralelnu kotu, pritisnite dugme za paralelno kotiranje Aligned Dimension. Time ćete započeti komandu DIMALIGNED.

                                                                                                                                                            Vidi Primjer


Kotiranje lukova i krugova

    Kada kotirate luk ili krug, vi mjerite njihov prečnik ili poluprečnik. Lukovi i krugovi najčešće se kotiraju na mašinskim crtežima. Što se tiče krugova i kružnih objakata možete da kotirate centar kruga, njegov poluprečnik i prečnik :

            Označavanje centra luka ili kruga

    Sa palete alatki za kotiranje odaberite oznaku za centar, Center Mark, i izaberite luk ili krig čiji centar želite da kotirate. AutoCAD će nacrtati oznaku ili osne linije.
                                                                                                                                                            Vidi Primjer

            Kotiranje poluprečnika

    Da biste kotirali poluprečnik luka ili kruga, na paleti alatki za kotiranje odaberite oznaku za centar, Center Mark, a zatim luk ili krug čiji centar želite da kotirate.
                                                                                                                                                            Vidi Primjer

            Kotiranje prečnika

    Da biste kotirali prečnik lika ili kruga, na oaleti alatki za kotiranje odaberite dugme za kotiranje prečnika, Diameter Dimension.

                                                                                                                                                            Vidi Primjer


Crtanje pokazivača

    Pokazivači su linije koje ukazuju na objekte. Na kraj pokazivača možete da postavite bilo kakav tekst. Pokazivače upotrebljavate da biste objekte označili ili pružili dodatne obješnjenja o crtežu.

    Da biste nacrtali pokazivač, na paleti alatki za kotiranje odaberite Quick Leader. Otvoriće se okvir za dijalog Loader Settings.

                                                                                                                                                            Vidi Primjer
