Poglavlje 15: Štampanje crteža na štampaču









Priprema crteža ta štampanje

Raspored elemenata crteža

Stilovi štampanja

Štampanje crteža







Priprema crteža za štampanje

    Kada dovršite crtež, obično se nađe još nekoliko detalja koje treba dotjerati. Ukoliko crtež niste započeli blokom zaglavlja sada to možete učiniti. U slučaju da crtež ima slojeve kojima nije mjesto na štampanom primjerku sada je trenutak da ih zamrznete, isključite ili onemogućite njihovo štampanje.

    Od izdanja 2000, AutoCAD koristi i kartice Layout koje služe za raspoređivanje elemenata crteža u okriženju za štampanje. Za jedan isti crtež možete koristiti više ovakvih kartica. Do okruženja stižete pritiskom na jedan od jezičaka Layout u dnu područja za crtanje.



Raspored elemenata crteža u okruženju za štampanje

    Okruženje za štampanje Layout je jezičak koji se nalazi pri dnu vaše stranice. Ako pripremite više kartica Layout moći ćete da odštampate isto toliko različitih varijanata crteža.

    Dok crtate, vi ste u okruženju za modelovanje. Okruženje za štampanje se koristi za organizovanje crteža. Kada se nađete u njemu, crtež ćete moći da posmatrate samo kroz plutajuće okvire s prikazima.

                                                                                                                                                        Vidi Primjer



Rad sa stilovima štampanja

    Stil štampanja je svojstvo objekta kao i boja, vrsta i debljina linija ili sloj. Pomoću stilova štampanja isti crtež ili list možete da odštampate na više različitih načina. Stilovi štampanja imaju i mogućnost da bolje iskoriste novije mogućnosti štampača ili plotera, kao što su ušteda tonera pri štampanju i korekcija boje dodavanjem međutonova. Kada ih nema objekti se štampaju shodno sopstvenim svojstvima.

    Stilovi štampanja čuvaju se u tabelama sa stilovima štampanja - datotekama kojie možete sami da napravite i mjenjate. Korištenje stilova podrazumjeva sledeće:

  1. Pravljenje tabele sa stilom štampanja.
  2. Pridruživanje tabele sa stilom štampanja kartici Layout ili okviru sa prikazom crteža.
  3. Podešavanje svojstva stila štampanja za pojedine slojeve ili objelte.
  4. Štampanje

                                                                                                                                                        Vidi Primjer



Štampanje crteža

    Kada završite organizovanje crteža i formiranje lista za štampanje, spremni ste da odštampate crtež.

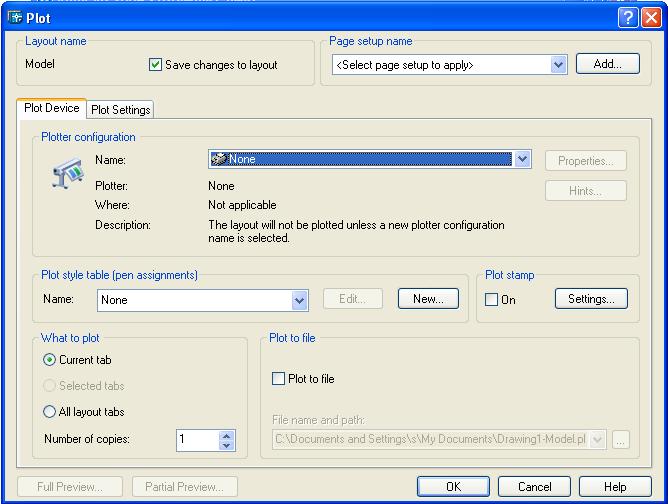

    Da biste otpočeli štampanje sa standardne palete alatki odaberite alatku Plot otvoriće se okvir za dijalog Plot. Kada podesite sve opcije kako vama odgovaraju pritisnite OK i vaš crtež će se odštampati.
