Poglavlje 7 : Crtanje krivih linija i tačkastih objekata











Krugovi

Lukovi

Elipse i eliptični lukovi

Kružni prstenovi

Tačke





Krugovi

    Krugovi se često pojavljuju na crtežima. U mašinstvu se njima predstavljju otvori na cijevima ili točkovi. U arhitekturi se krug koristi za predtstavljanje okruglih kvaka na vratima, korpi za otpatke ili drveća. Na električnim odnosno vodovodnim šemama dio su različitih prikaza.

        Opcija komande CIRCLE

U AutoCAD-u krug možete da nacrtate na 5 načina. Ako želite da nacrtate krug odaberite Circle sa palete alatki za crtanje. AutoCAD će odgovoriti zahtjevom za unos
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: .

        Crtanje krugova

    Crtanje kruga prilično je jednostavno. Često možete da koristite OSNAP markere objekata da biste definisali dio kruga. U tabeli je dat prikaz pet mogućnosti crtanja kruga.


                            Pet načina crtanja kruga

Center Radius



Ovo je opcija koja se najviše koristi. Zadajte centar, zatim dužinu poluprečnika. Poluprečnik zadajete upisujući dužinu u komandni prostor ili mišem, birajući tačku na tružnici
Center Diameter



Zadajte centar. Upišite d na komandnoj ploči ili pritisnite desni taster miša pa odaberite diameter, i onda upišite veličinu prečnika.
2P



2P znači dvije tačke. Upišite 2p (enter) na komandnoj ploči ili nakon desnog tastera odaberite 2P. Zadajte jednu tačku na kružnici zatim zadajte drugu. Tim tačkama definišete prečnik kruga,
3P



3P znači tri tačke. Način odabira je isti kao i za 2P samo što sad birate 3P. Ove tri tačke definišu kuda će da prolazi kružnica.
Tangent, Tangent, Radius



Upišite t ili ttr (enter). Ovo predstavlja crtanje pomoću tangenti. Vi zadajete koordinate postojećih tačaka na postojećim objektima koje treba da dodiruje krug


                                                                                                                                                         Vidi Primjer

Lukovi

    Luk je dio kruga pa kada crtate krug ne treba samo da definišete krug već treba da zadate početnu i krajnju tačku luka. AutoCAD nudi više opcija da to uradite.

        Opcije komade ARC

    Komanda za crtanje luka (ARC)ima više opcija. Kada je započnete imaćete dvije opcije, početnu tačku i centar. Pošto izaberete jednu od njih, za svaku će se pojaviti dodatne opcije. Na zahtjev za prvi unos možete da pritisnete i samo Enter da biste nacrtali nov luk, pravu, polupravu itd., koja počinje od krajnje tačke prethodnog lika.

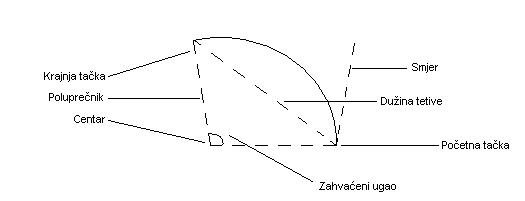

Slika pokazuje elemente luka i njegov dijagram toka opcija kada izaberete opciju ARC.









        Crtanje luka

Da biste nacrtali luk, sa palete alatki za crtanje odaberite ARC, a zatim pratite zahtjeve za unos. Kao i za krugove i za lukove često se koriste OSNAP markeri.
    Kada nacrtate krug zadavanjem parametara Start, End, Radius, ova tri podatka definišu dva moguća luka, jedan veći, i jedan manji. AutoAD će standardno nacrtati onaj manji, u smjeru obrnutom od kretanja kazaljke na satu. Ako za poluprečnik unesete negativan broj  AutoCAD će nacrtati veći luk.

                                                                                                                                                         Vidi Primjer

Elipse i eliptični lukovi

    U AutoCAD-u možete da crtate i elipse kao i eliptične lukove koji su nepotpune elipse.

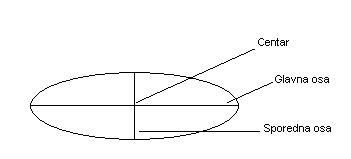

Slika pokazije elemente elipse i njen dijagram toka toka opcija kada odaberete komandu Ellipse.







        Crtanje elipse

Da biste nacrtali elipsu na paleti alatki odaberite Ellipse. Pored informacija koje će AutoCAD tražiti da unesete treba da znate i ugao - nagib prve ose koju definišete. Druga osa je automatski normalna na prvu.
    Da biste nacrtali eliptični luk, odaberite opciju Ellipse Arc s palete Draw. Dok definišete uglove luka AutoCAD ih redefiniše, postavljajući ugao od 0 stepeni duž glavne ose. To omogućuje da definišete zahvaćenoj orjentaciji elipse.

U primjeru se nalazi vježba za crtanje elipsa i eliptičnih lukova.
                                                                                                                                                        Vidi Primjer


Kružni prstenovi

    Kružni prsten se sastoji od para koncentričnih krugova.Kada odgovarajuću komandu unosite na komandnu liniju AutoCAD će prihvatiti i DONUT i DOUGHNUT.  Zadajete prečnik unutrašnjeg i spoljašnjeg kruga. Kružni prstenovi se često koriste u elektronskim šemama i za pravljenje simbola. Kada je poluprečnik unutrašnjeg kruga jednak nuli dobijate ispunjen krug.
    Ispunjavanje kružnog prstena zavisi od toga da li je komanda FILL uključena ili ne. Upišite fill (enter), a onda on ili off. Opcija FILL je standardno uključena.


napomena:

    Ako na crtežu postoji mnoštvo ispunjenih objekata,  proći će određeno vrijeme prije nego što AutoCAD prikaže crtež. Ovo kašnjenje možete da izbjegnete ako prilikom crtanja isključite opciju FILL. Opciju uključite naknadno da biste popunili krug.





        Opcije komande DONUT

        Komanda DONUT postavlja sledeće zahtjeve za unos:

    Primjer za crtanje kružnog prstena nalazi se u sledećem primjeru zajedno sa crtanjem tačaka.



Tačke

    Tačke se koriste kao pomoć pri crtanju dugih objekata. Ponekad je korisno da unesete oznaku za postavljanje objekta ili za vraćanje objekta na prvobitno mjesto. Kada vam tačka kao oznaka više nije potrebna obrišite je.

        Stilovi crtanja tačaka

    AutoCAD ima 20 različitih stilova za crtanje tačaka. Vaš izbor može da se sačuva u šablonu.

    Komandom Format ►Point Style otvarate okvir za dijalog za podešavanje tačaka.

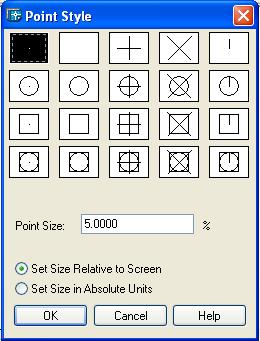

    Slika prikazuje biranje stila za za crtanje tačaka.

    Veličinu tačaka možete podesiti na dva načina:

            • Set Size Relative to Screen - ovu opciju iskoristite ako tačke treba da
               budu iste veličine bez obzira na veličinu stranice. Veličina tačke je automatski
               podešena na 5% od veličine, ovu opciju možete mjenjati.
            • Set Size in Absolute Units - ako odaberete ovu opciju tačka će imati stvarnu
               veličinu. Veličinu ćete zafati u jedinicama.












        Crtanje tačaka
    Pošto odaberete stil za tačke počnite da ih crteate. S palete alatki odaberite Point.

    napomena: Pošto nacrtate tačke, koristite OSNAP  markere da biste ih precizno obrisali.
                                                                                                                                                         Vidi Primjer
