Poglavlje 20: Rasterizovanje 3D crteža









Šta je rasterizovanje

Komanda Render sa podrazumjevanim parametrima

Formiranje sjenki i svjetala

Formiranje scena

Rad s materijalima







Šta je rasterizovanje

Rasterizovanje je mnogo kvalitetniji način prikazivanja crteža od sijenčenja. AutoCAD nudi tri vrste rasterizovanja – Render, Photo Real i Photo Raytrace.

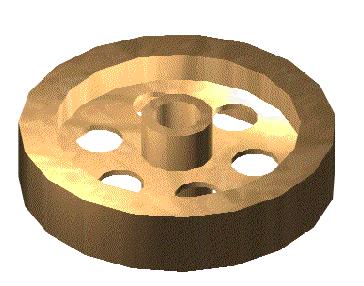

Komanda Render sa podrazumjevanim parametrima

    Često je korino rasterizovanje s pšodrazumjevanim oarametrima. Rezultati pomažu pri donošenju odluke koje mateijale i svijetla treba formirati i otkrivaju bilo kakve problemima sa samim modelima. Da biste primjenili komandu Render prvo treba da otvorite istoimenu paletu alatki.

                                                                                                                                                            Vidi Primjer


Formiranje sijenki i svjetala

    Kada rasterizujete scenu s podrazumjevanim parametrima, AutoCAD koristi jedan izvor svjetlosti, koje pada na objekte u prikazu. AutoCAD nudi četri tipa svijetala da bi obezbjedio fleksibilnost za formiranje realistične scene, pravilan raspored svjetala je izuzetno važan.

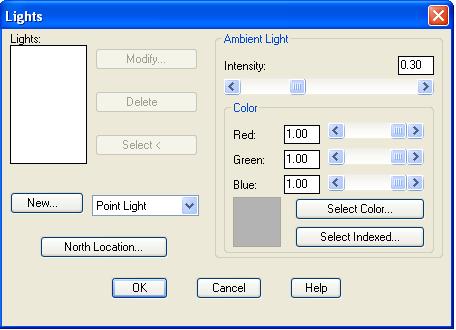

    Da biste formirali svjetla odaberite Lights s palete Render i otvorićete okvir za dijalog Lights.

                                                                                                                                                        Vidi Primjer


Formiranje scena

    Scene pomažu pri radu sa svjetlima i prikazima. Na primjer, možete formirati dvije scene: jednu sa udaljenim izvorom svjetla radi imitacije efekata prirodnog svjetla, i drugu bez udaljenog izvora svjetlaali s tačkastim i reflektorskim izvorima za postizanje noćne rasvjete.

    Kada formirate scenu odaberite Scenes s palete Render i otvorite okvir za dijalog Scenes. Ovaj okvir za dijalog daje pregled scena i omogućava njihovo formiranje.

                                                                                                                                                        Vidi Primjer


Rad s materijalima

            Dodavanje materijala

    AutoCAD sadrži veliki broj materijala. Možete ih modifikovati i dobićete sopstvene, nove materijale. Da biste dodali materijale crtežu, odaberite Materials Library s palete Render i otvorićete okvir za dijalog Material Library.

                                                                                                                                                        Vidi Primjer

            Formiranje materijala

    Kada uvezete materijale iz biblioteke možete ih modifikovati da biste dobili sopstvene materijale, to postižete koristeći opciju Materials.

                                                                                                                                                        Vidi Primjer

            Pridruživanje materijala

    Čim ste uvezli, formirali ili promjenili potrebne materijale, možete ih pridružiti objektima.

                                                                                                                                                        Vidi Primjer

            Dadavanje pozadine

    Dodavanje se vrši pomoću alatke Backgrounds.
                                                                                                                                                        Vidi Primjer

            Finalno rasterizovanje

    Odaberite Render Preferences da biste otvorili odgovarajući okvir za dijalog. Ovaj okvir za dijalog je identična kopija okvira za dijalog Render i omogućava prethodno podešavanje komande Render.

                                                                                                                                                        Vidi Primjer
