Algoritmi - Razgranata strukutra

Ulaz: a, b
Logički uslov: a > b &nbsp;&nbsp;&nbsp; Istinit /TRUE/: max = a &nbsp;&nbsp;&nbsp; Lažan /FALSE/: max = b
Logički uslov: a 2 > b 2 &nbsp;&nbsp;&nbsp; Istinit /TRUE/: x = a 2 &nbsp;&nbsp;&nbsp; Lažan /FALSE/: x = b 2
Obrada: z = 2 * max / (1 + x)
Izlaz: a, b, z

7.2.. Za učitane a i b izračunati z prema formuli:

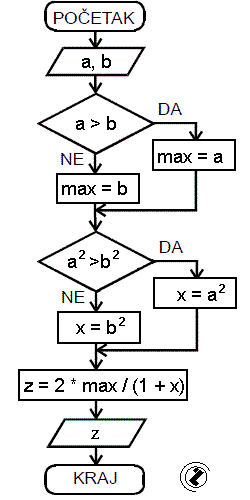

Grafički dijagram toka	Tekstualni dijagram toka
	Ulaz: a, b Logički uslov: a > b Istinit /TRUE/: max = a Lažan /FALSE/: max = b Logički uslov: a² > b² Istinit /TRUE/: x = a² Lažan /FALSE/: x = b² Obrada: z = 2 * max / (1 + x) Izlaz:a, b, z
