8.3.. Suma parnih prirodnih brojeva od 1 do n.

Opis rješenja: Iz teksta zadatka slijedi:

Tekst zadatka:

 Suma prirodnih brojeva od 1 do n djeljivi sa 2 (paran)..
Elementi rješenja Suma s Kontrolna varijabla i Kontrolna varijabla i Logički izraz ponavljanja Logički izraz djeljivosti
Ulaz       n?
Početna vrijednost s = 0   i = 1
Ponavljanje   i = i + 1   i <= n
Djeljivost         i MOD 2 = 0
Obrada s = s + i
Izlaz s     n

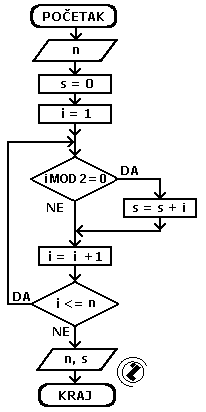

Grafički dijagram toka

Tekstualni dijagram toka
  1. učitati do kog broja se izvodi sabiranje (n)
  2. početna vrijednost sume (s=0)
  3. početne vrijednosti za i (i = 1)
  4. početak petlje
  5. ako je i djeljivo sa 2 formirati novu sumu (s=s+i)
  6. uvećaj vrijednost kontrolne promjenljive (i=i+1)
  7. sve dok je promjenljiva i manja ili jednaka n idi na korak 4 inače izađi iz petlje
  8. ispisati granicu (n) i izračunatu vrijednost sumu s
  9. kraj

Izvršavanje:

n?  23
			S =	0
i =	2		S =	2
i =	4		S =	6
i =	6		S =	12
i =	8		S =	20
i =	10		S =	30
i =	12		S =	42
i =	14		S =	56
i =	16		S =	72
i =	18		S =	90
i =	20		S =	110
i =	22		S =	132
