Kod boja otpornika /RESISTOR COLOR CODE/

1. Otpornik je pasivna elektronska komponenata.


Slika 1.1. Kod boja otpornika Slika 1.2. Simbol otpornika Slika 1.3. Simbol otpornika Slika 1.4. Izgled otponika sa 4 prstena

Često je označen sa prstenima boja. Prva dva prstena predstavaljaju prve dvije cifre vrijednosti, treća je množilac sa kojim se množi dvocifreni broj dobijen od prve dvije cifre. Četvrti prsten je vrijednosti tolerancije

Tabela 1. 4 prstena.

COLOR   Boja prvog prstena cifra Vrijednost prve cifre Boja drugog prstena cifra Vrijednost druge cifre Množilac
Boja trećeg prstena		 Vrijednost množioca

Black

   CRNA 0   0   x 100
Brown   BRAON  1   1   x 101

Red

   CRVENA  2   2   x 102

Orange

   NARANDŽASTA  3   3   x 103

Yellow

   ŽUTA  4   4   x 104

Green

   ZELENA  5   5   x 105

Blue

    PLAVA 6   6   x 106

Purple

    LJUBIČASTA 7   7   x 107
Grey



 SIVA  8   8   x 108

white

BIJELA  9   9   x 109

Kad je otpornik označen sa pet prstena. Prva tri prstena predstavaljaju prve tri cifre vrijednosti, četvrta je množilac sa kojim se množi trocifreni broj dobijen od prve tri cifre. Peti prsten je vrijednosti tolerancije.

Tabela 2. 5 prstena.

COLOR   Boja prvog prstena cifra Vrijednost prve cifre Boja drugog prstena cifra Vrijednost druge cifre Boja trećeg prstena cifra Vrijednost treće cifre Množilac
Boja trećeg prstena		 Vrijednost množioca

Black

   CRNA 0   0   0   100
Brown   BRAON  1   1   1   101

Red

   CRVENA  2   2   2   102

Orange

   NARANDŽASTA  3   3   3   103

Yellow

   ŽUTA  4   4   4   104

Green

   ZELENA  5   5   5   105

Blue

    PLAVA 6   6   6   106

Purple

    LJUBIČASTA 7   7   7
Grey



 SIVA  8   8   8 Gold 10-1

white

BIJELA  9   9   9 Silver 10-2
Način korišćenja spektra boja

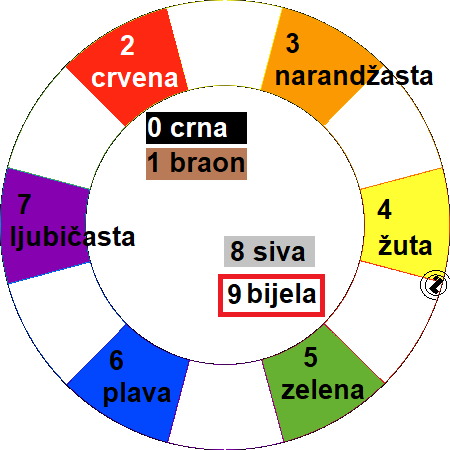

Slika 2. 1. Šema boja

Radi lakšeg razumijevanja boja otpornika je korišćen spektar boja.

Podsjetimo se Osnovne - primarne boje su:
- crvena,
- žuta i
- plava.
Sekundarne se formiraju od dvije osnovne.
- narndžasta od crrvene i žute;
- zelena od žute i plave;
- ljubičasta od plave i crvene.

R e d o s l i j e d:
Crnu pamtimo nema svjetlosti (0). Braon je malo svjetla (1).

Otpornik kad se zagrije je crven. To je slijedeći broj (2).
(vidi sliku lijevo).

Bijela je maksimalna svjetlost (9), a siva je malo manje svjetlosti (8).
