5. Kotiranje
U sledećem koraku proverićemo dimenzije zidova i otvora.
Sve zidove i otvore naše građevine možemo iskoristiti u nekoliko poteza korišćenjem opcije za automatsko kotiranje. Potrebno je selektovati elemente koje želimo da iskotiramo a ArchiCAD će uraditi sve ostalo:
Vratite se u osnovu.
Selektujte alatku za kotiranje Dimension u paleti alata i uverite se da je u Info prozoru aktivna opcija kotiranja dužine.
Selektujte sve zidove (selektujte alatku zid u paleti alata i odaberite Edit/Select All Walls).
Selektujte Tools/Automatic Dimensioning/Exterior Dimensioning i unesite sledeće vrednosti:
Kliknite OK.

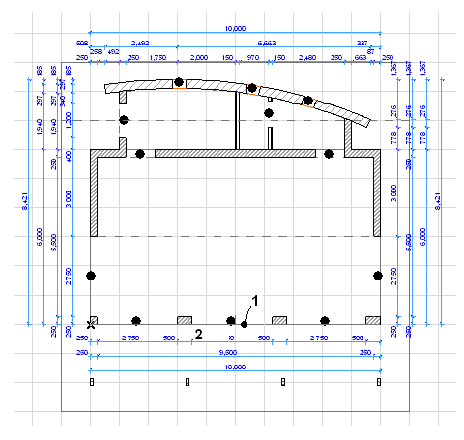

Kliknite na spoljnju stranu južnog zida da definišete pravac kotiranja (tačka br.1).
Kliknite ispod zida ikonom čekić da definišete udaljenost prve kotne linije (tačka br.2).

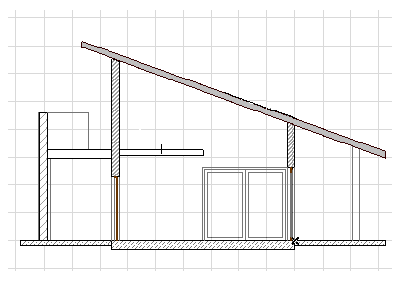

Primetite da su kotne linije postavljene sa sve četiri strane objekta. U ArchiCAD-u su sve kote asocijativne, odnosno, kada izmenite element koji je predhodno iskotiran, takođe će se izmeniti i kote. Pogledajte rezultat u preseku A/1.
 |
 |
 |
 |
 |
 |
 |
