Postavljanje automatskih kota

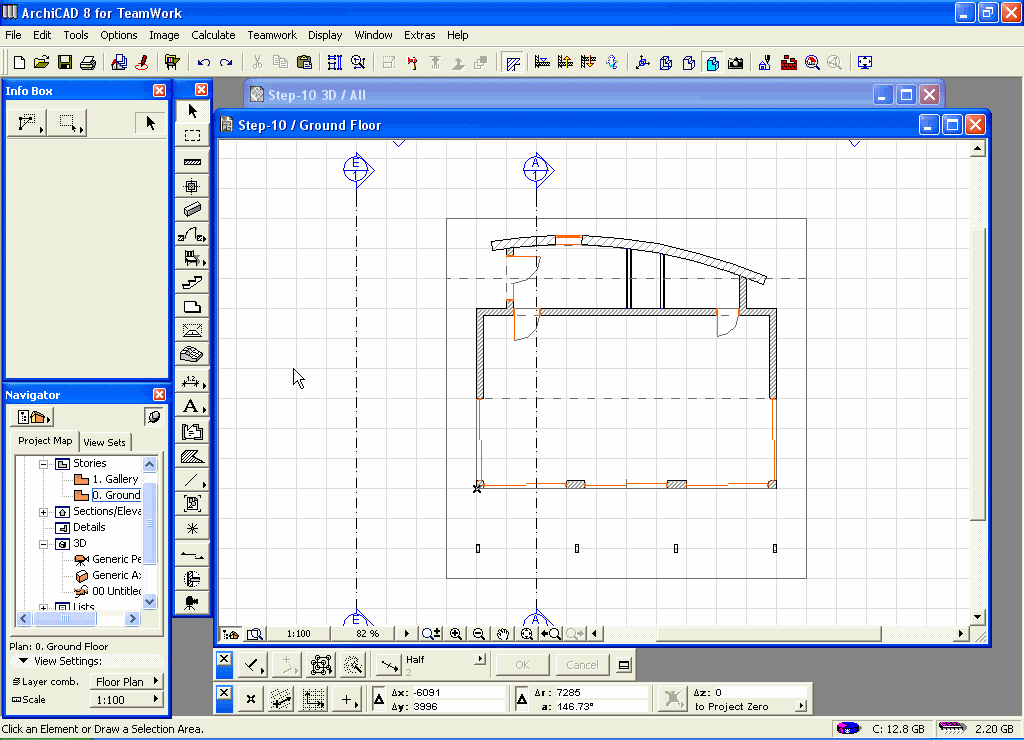

Vratite se u osnovu.
Selektujte alatku za kotiranje Dimension u paleti alata i uverite se da je u Info prozoru aktivna opcija kotiranja dužine.
Selektujte sve zidove (selektujte alatku zid u paleti alata i odaberite Edit/Select All Walls).
Selektujte Tools/Automatic Dimensioning/Exterior Dimensioning i unesite sledeće vrednosti:
Kliknite OK.
Kliknite na spoljnju stranu južnog zida da definišete pravac kotiranja (tačka br.1).
Kliknite ispod zida ikonom čekić da definišete udaljenost prve kotne linije (tačka br.2).
 |
 |
 |
 |
 |
 |
 |
