3. Kreirajte plafon za ulazni dio
U ulaznom dijelu ćemo upotrebiti uzorak koji smo kreirali u podešavanju okruženja za crtanje.
Otvorite dijalog Fill Settings dva puta kliknuvši na alatku Fill.

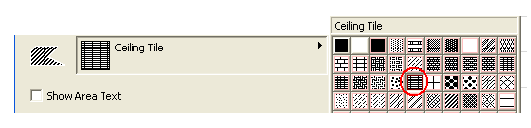

Selektujte "Ceiling Tile" iz menija i kliknite OK.
Kada je alatka Fill selektovan, kliknite kursorom u gornji desni ugao ulaznog dijela i kliknite u preostala tri ugla. Da zatvorite šrafuru, kliknite kursorom u početnu tačku (tačka br.1).
Sada modifikujte severnu ivicu šrafure da bude u liniji sa zakrivljenim zidom:
Selektujte šrafuru.
Uverite se da je u paleti alata aktivna alatka Fill.
Držite dugme miša iznad ivice šrafure (između tačaka 4 i 1) i odaberite drugu po redu ikonu iz palete.
Povucite ivicu šrafure preko krivine zida dok se ne poklope.
Da centrirate šrafuru u prostoriji otvorite dijalog Fill Settinigs, izmenite koordinatni početak na "Link to Fill Orgin" (poveži sa početnom tačkom šrafure). Kliknite OK.
 |
 |
 |
 |
 |
 |
 |
