4. Odaberite osvijetljenje

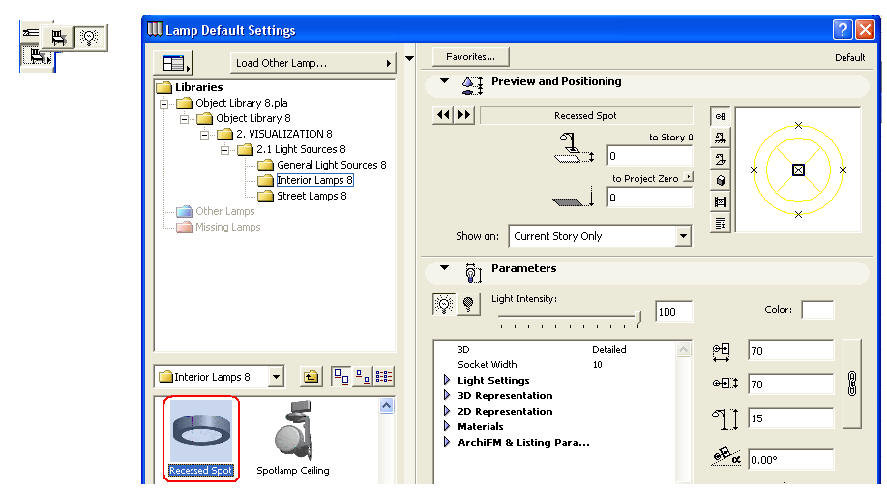

Da bismo postavili osvjetljenje u plan plafona moramo prethodno odabrati objekat rasvete pomoću alata Lamp.

• Pozovite alatku Lamp.

• Selektujte Recessed Spot iz biblioteke ArchiCAD-a.

• Selektujte centralnu referentnu tačku objekta.

• Kliknite OK.

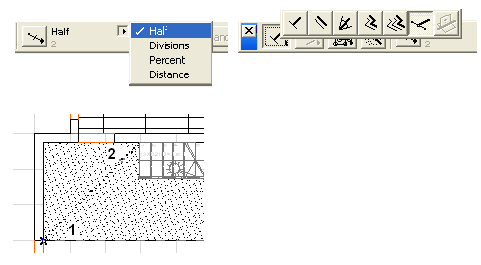

Da postavimo lampu u središte prostorije, upotrebićemo specijalnu tačku skoka iz kontrolnog prozora.

• Podesite tačku skoka na Half (pola).

• Selektujte Special Snap Point u kontrolnom prozoru.

• Kliknite u prvom uglu prostorije (tačka 1), a zatim u suprotnom uglu (tačka 2).

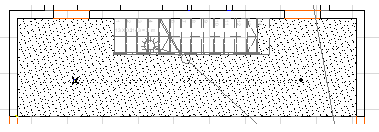

Ponovite postupak na suprotnoj strani izložbenog prostora. Kada završite, postavite rasvetno tijelo (Recess Spot) u središte između dva svijetla ponavljanjem istih koraka.

• Animacija

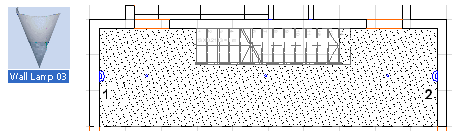

Najzad, trba da postavimo zidne lampe na istočni i zapadni zid izložbenog prostora.

• Otvorite alatku Lamp.

• Selektujte objekat Wall Lamp (zidna lampa).

• Unesite ugao rotacije od 90 stepeni i kliknite OK.

• Ponovite sve predhodne korake kako biste lampe postavili u središte zida (tačka 1) između ivice balkona iznad i severnog zida.

• Postavite istoču zidnu lampu (tačka 2) ponavljajući korake, a kao ugao rotacije unesite 270 stepeni.

• Animacije
