Dioda i LED dioda /DIODE AND LED DIODE/

1. Prinicip rada diode


Slika 1. Kako radi dioda
Slika 2. Zaštitni otpornik sa diodom
Slika 3. Bez zaštitnog otpora dolazi do uništenja diode



2. Animacija rada LED diode


Slika 2.1. Animacija rada LED diode
Slika 2.2. Animacija rada LED diode

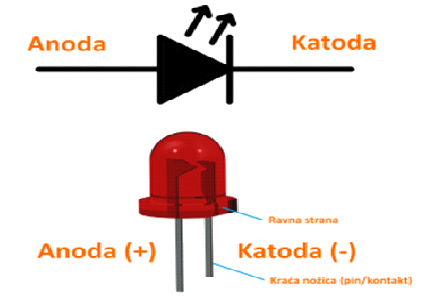

Slika 2.3. LE dioda - simboli



3. LED dioda - Promjena osvjetljenja LED dioda potenciometrom


Slika 3.1. Animacija rada LED diode
Slika 3.2. Zatvorena LED dioda

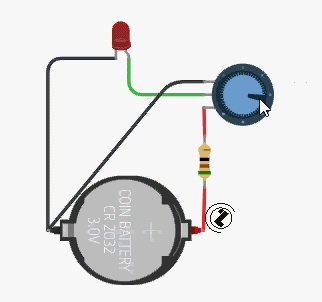

Slika 3.3. Početak otvaranja LED diode

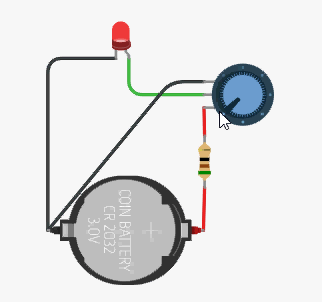

Slika 3.4. Otvorena LED dioda




4. LED dioda - Promjena osvjetljenja LED dioda potenciometrom i voltmetar
Za ovaj primjer je važno razumjeti koncepciju rada a za svaki individualni primjer treba izvršiti mjerenje.
N a p o m e n a :
Za otvaranje LE diode neophodan je određeni napon! Takozvani radni napon.
Napon otvaranja LED diode je individualan. Zavisi od karakteristika svake diode i od intenziteta svjetlosti koji proglašavamo za LED dioda je otvorena

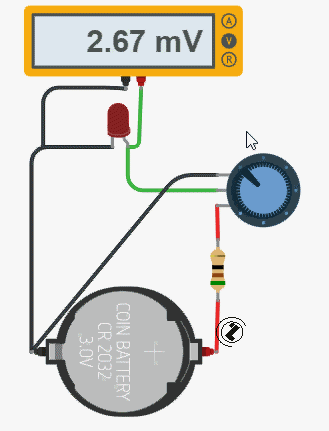

Slika 4.1. Animacija rada LED diode i voltmetra

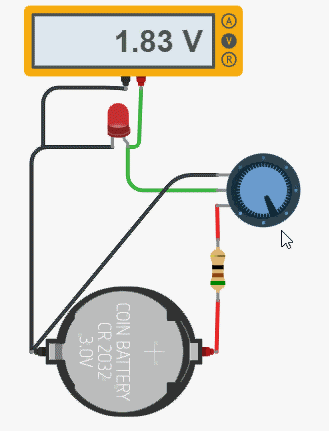

Slika 4.2. Napon otvaranje LED diode (Vidi napomenu!)

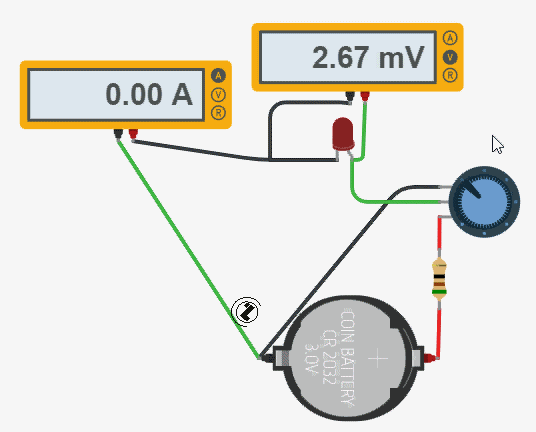

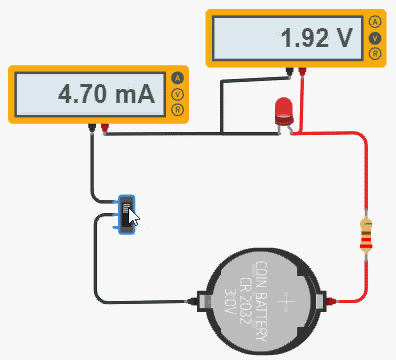

Slika 4.3. Promjena napone i struje kroz LED diodu (voltmetar i ampermetar)

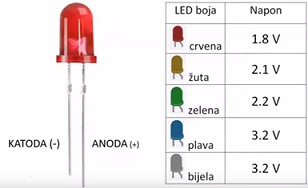

Radni - refrentni naponi na diodama

Za funkcionsianje diode neophodan je napon na slici lijevo su prikazani radni naponi prema bojama led dioda


5. Zaštitni otpornik diode - proračun

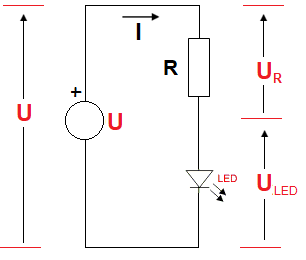

Slika 5.1. Zaštitni otpornik diode		 Da bi se zaštitili ljudi su pravili tvrđave
Da bi diodu zaštitili od prevelikog napona dodajemo otpornik (zaštitni otpornik).

Slika 5.2. Zaštitni otpornik diode - asocijacija tvrđava

Zaštitni otpornik diode - proračun

U = ULED + UR = ULED + I*R

I*R = U - ULED

R = ( U - ULED) / I

R = (5 - 1.5) / 10mA = 330 Ω

Električna struja prolazi kroz otpornik ga grije.
Pri proračunu i izboru otpornika mora se imati u vidu i vrijednost disipacije energije.

Proračun se izvdoi po prethodnom metodom stim da morate imati
otpornik koji može da izdrži određenu snagu:

P = R * I2 mjerna jedinica je W - Vat /Watt/

 Čitanje vrijednosti otpornika
